LVDS ・ HCSL ・ LV-PECL出力クロック水晶発振器
低ジッタの差動クロックシリーズ

≪ピックアップ製品情報≫
・超低ジッタ LVDSクロック新シリーズ『CL22』『CL52』シリーズ
・低ジッタHCSLクロック『CH68』シリーズ（3225サイズ）

● 出力 = LVDS出力 ↓　LV-PECL出力 ↓ 　HCSL出力 ↓

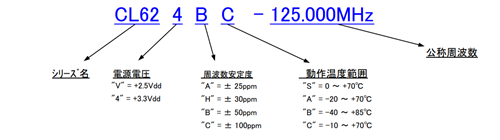

＊型番指定方法例：CL62シリーズ／+3.3V／±50ppm／-20～+70℃／125.000MHz の場合
（クリックで拡大）

※サイズコードの外形寸法：
3225 = 3.2×2.5×1.0mm 　5032 = 5.0×3.2×1.4mm 　7050 = 7.0×5.0×1.8mm
※新規の基板設計時には IBISモデルを提供しています。型番・周波数を指定してこちらまでお問合せ下さい。

シリーズ	サイズ	周波数範囲	安定度	動作温度	電源電圧	Tr/Tf Typ. (Max.)	位相ジッタ
● LVDS出力
CL62V CL624	3225	100MHz～ 200MHz	±25ppm ±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3(V)	0.2 (0.3) (ns)	0.05ps Typ. @156.25 MHz （※3）
CL52V CL524	5032	100MHz～ 200MHz	±25ppm ±50ppm
CL22V CL224 （※1)	7050	100MHz～ 250MHz	±20ppm ±25ppm ±50ppm （※2）
CL68V CL684	3225	13.5MHz～ 200MHz	±25ppm ±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3 (V)	0.2 (0.4) (ns)	0.15ps Typ. @156.25 MHz （※3）
CL58V CL584	5032	13.5MHz～ 220MHz	±25ppm ±50ppm
CL28V CL284	7050
CL50V-L CL504-L	5032	80MHz～ 170MHz	±25ppm±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3 (V)	0.2 (0.4) (ns)	0.11ps Typ. @156.25 MHz （※3）
CL20V-L CL204-L	7050
CL50W-L	5032	100MHz～ 175MHz	±25ppm±50ppm		+1.8 (V)	0.25 (0.5) (ns)	0.16ps Typ. @148.5 MHz （※3）
CL20W-L	7050
CL50V CL504 （※4）	5032	80MHz～ 250MHz	±25ppm±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3 (V)	0.4 (0.7) (ns)	0.3ps Typ. @200 MHz （※3）
CL20V CL204 （※4）	7050	80MHz ～ 312.5MHz
● LV-PECL出力
CP21V CP214	7050	25MHz～ 99.99MHz	±25ppm ±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3 (V)	0.25 (0.4) (ns)	0.25ps Typ. @60 MHz （※2）
CP22V CP224	7050	100MHz～ 200MHz				0.2 (0.4) (ns)	0.04ps Typ. @200 MHz （※2）
CP50V CP504 （※3)	5032	25MHz～ 220MHz	±25ppm±50ppm			0.4 (0.7) (ns)	0.3ps Typ. @200 MHz （※2）
CP20V CP204 （※3)	7050	25MHz～ 312.5MHz
● HCSL出力
CH68V CH684	3225	50MHz ～ 180MHz	±25ppm ±50ppm	0～+70 -10～+70 -20～+70 -40～+85 （℃）	+2.5 +3.3 (V)	0.3 (0.5) (ns)	0.16ps Typ. @100 MHz （※2）
CH58V CH584	5032	27MHz ～ 220MHz	±25ppm ±50ppm
CH28V CH284	7050

<LVDSクロック注記事項>

(※1) CL220の周波数範囲：250.1MHz～320MHzについてはお問合せ下さい。
(※2) ±20ppm は動作温度範囲が -10～+70℃、または -20～+70℃ までになります（周波数等によります）。
(※3) 位相ジッタの値は位相ノイズ測定器(E5052B)にてオフセット周波数：12kHz～20MHzにて。
(※4) CL500シリーズ及び CL200シリーズは 2021年12月に受注生産分の最終受注の予定です。
　　新規案件の場合は CL520/CL220 または CL580/CL280、CL50-L/CL20-Lシリーズをご検討下さい。

■ CL500シリーズ (従来品) と CL520シリーズ（新規品）の仕様比較表 (100MHz～170MHz )(PDF)
■ CL500シリーズ (従来品) と CL580シリーズ（代替品）の仕様比較表(200MHz～220MHz )(PDF)
■ CL200シリーズ (従来品) と CL220シリーズ（新規品）の仕様比較表 (100MHz～200MHz )(PDF)
■ CL200シリーズ (従来品) と CL20-Lシリーズ（代替品）の仕様比較表(80MHz～99.9MHz )(PDF)

★ おもな周波数では『従来品』と『新規品』との特性比較データをご用意しています。
　こちらまで、またはご購入の窓口へお問合せ下さい。

<LV-PECLクロック注記事項>

(※1) ±20ppm は動作温度範囲が -10～+70℃、または -20～+70℃ までになります（周波数等によります）。
(※2) 位相ジッタの値は位相ノイズ測定器(E5052B)にてオフセット周波数：12kHz～20MHzにて。
　　　( Fo=60MHzの場合はオフセット周波数：12kHz～5MHzにて )
(※3) CP500 及び CP200シリーズは2021年12月に受注生産分の最終受注の予定です。
　　　新規案件の場合は CP210 (～99.9MHz) 及び CP220 (100MHz～200MHz) をご検討下さい。

■ CP200シリーズ (従来品) と CP220シリーズ（新規品）の仕様比較表 (100MHz～200MHz )(PDF)

★ 主だった周波数では、『従来品』と『新規品』との特性比較データをご用意しています。
　こちらまで、またはご購入の窓口へお問合せ下さい。

<HCSLクロック注記事項>

(※1) ±20ppm は動作温度範囲が -10～+70℃、または -20～+70℃ までになります（周波数等によります）。
(※2) 位相ジッタの値は位相ノイズ測定器(E5052B)にてオフセット周波数：12kHz～20MHzにて。

ページ先頭へ

・MSL（湿度感度レベル）について

シリーズ	MSLレベル
CL520, CL220, CL680, CL580, CL280, CL50-L, CL20-L, CL50W-L, CL20W-L CL500, CL200, CP210, CP220, CP200, CP500, CH680, CH580, CH280 （このページに記載のすべての製品）	MSLレベル =1（30℃　85％RH以下の条件下で無制限）

ページ先頭へ

・関連情報～FPGAリファレンスクロックの位相ノイズ要求仕様との比較

・Xilinx / 6シリーズ FPGA GTX トランシーバー用リファレンスクロックの位相ノイズ要求仕様との比較
・Xilinx / 7シリーズ FPGA GTX トランシーバー用リファレンスクロックの位相ノイズ要求仕様との比較
