高周波 ～1.5GHzまで対応・低ジッタ・差動プログラマブルクロック水晶発振器
位相ジッタ 0.15ps Typ (12kHz～20MHzオフセット）
(LVDS・LV-PECL・HCSL・CML）
★高周波～1.5GHzまで対応の低ジッタ・プログラマブルの
差動クロック水晶発振器です。
・パッケージサイズ：7*5mm／5*3.2mm／3.2*2.5mm
・周波数：50MHz～1.5GHz
・出力：LVDS／LV-PECL／HCSL／CML
・低ジッタ特性：位相ジッタ＝0.1～0.2ps Typ (@12kHz～20MHzオフセット）
320MHz以上の高周波、及び特殊周波数にも小ロット(10pcs～）にて対応可能です。
周波数原発振タイプとピンコンパチでほぼ同じランドパターンのため、特殊・未開発周波数の場合の小ロットでの試作時、周波数原発振タイプの新規周波数の開発期間のつなぎとしても有効です。
※短納期・小ロットでの出荷の場合は営業所での書き込み出荷になるため、マーキングに型番と周波数は表示されません。
（#1ピン方向を示すインデクスマーク及びデートコードは表示されます）
| シリーズ | PL22/PL52/PL62 | PP22/PP52/PP62 | PH22/PH52/PH62 | PM22/PM52/PM62 |
| 出力レベル | LVDS | LV-PECL | HCSL | CML |
| パッケージサイズ |
7.0×5.0×1.8mm |
|||
| 電源電圧 | +3.3V/+2.5V/+1.8V | +3.3V/+2.5V | +3.3V/+2.5V/+1.8V | +3.3V/+2.5V/+1.8V |
| 周波数範囲 | 50MHz～1.5GHz | 50MHz～1.5GHz | 50MHz～700MHz | 50MHz～1.5GHz |
| 周波数安定度 |
A : ±25ppm |
|||
| 動作温度範囲 |
A : -20～+70℃ |
|||
| Tr／Tf 時間 | 0.4ns Max. (0.2ns Typ., 20%⇔ 80% ) | |||
| 位相ジッタ(※) |
0.13ps Typ. |
0.12ps Typ. |
0.2ps Typ. |
- |
| データシート |  |
(準備中） | (準備中） | (準備中） |
★プログラマブルタイプですが、ジッタ及び位相ノイズ特性に優れています。
|

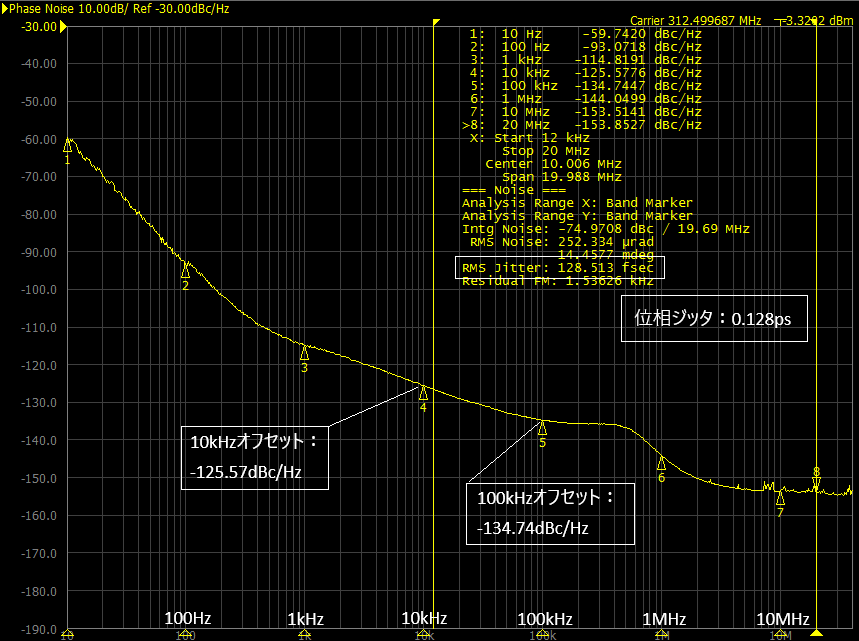

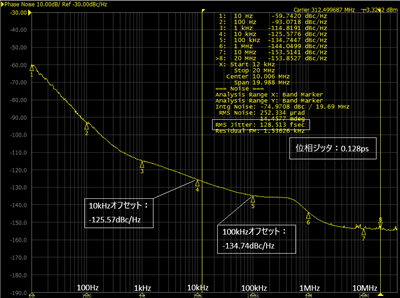

PL524BB-312.500MHz の位相ノイズ実測例 |

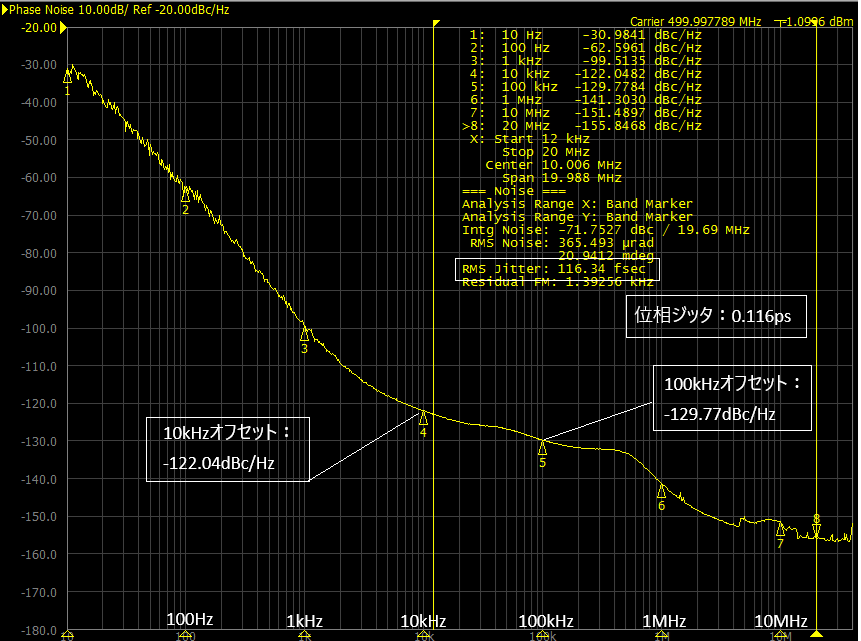

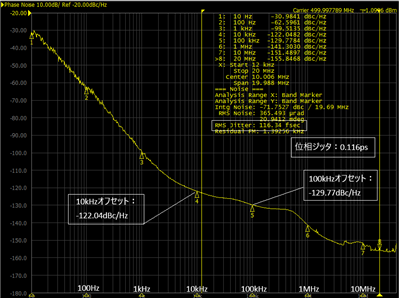

PP224BB-500MHz の位相ノイズ実測例 |
|
|
|
※ お問合せの際は
①型番
②周波数
③仕様（必要に応じて）
④数量
を以下までご連絡ください。
