(1)MCF     (2)簡易2素子
クリスタルフィルタ
   (2)低周波ディスクリートフィルタ
( 40kHz, 60kHz, 455kHz )


■ (1)モノリシッククリスタルフィルタ

   ■ 即納!リアルタイムウェブ在庫情報
 ■ MCFのご使用方法について
 ■ 50Ωインピーダンスマッチング情報は
リスト右側のをクリックで詳細表示

 製品についての
お問合せ・お見積り
10.700MHz
型 名  中心
周波数
(MHz)
Pole数 通過帯域
(±kHz/Min.)
減衰帯域
(±kHz/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗
(Ω//pF)
 結合容量
(pF)
温度範囲
(℃)
パッケージ  50Ω回路
マッチング
10M7.5A 10.700 2 3  3.75 18 14.0  50 0.5 2.0 1800 //5 -20~+ 70 HC-49*
10M7.5B 10.700 4 3  3.75 40 14.0  80 1.0 2.0 1500//5  12 -20~+ 70 HC-49* x2
10M7.5C 10.700 6 6  3.75 60 12.5  80 2.0 3.0 1500//2  - -20~+ 70 MF-3 -
10M7.5D 10.700 8 6  3.75 90 12.5  90 2.0 4.0 1500//1  - -20~+ 70 MF-5 -
10M12A 10.700 2 3  6.0 18 20.0  45 0.5 2.0 3000//3  - -20~+ 70 HC-49* -
10M12B 10.700 4  3  6.0 40 20.0  80 1.0   2.0  2500//1  7  -20~+ 70 HC-49* x2 -
10M12C 10.700 6  6  6.0 65 20.0  80 2.0 3.0 3000//1  -  -20~+ 70 MF-3 -
10M12D 10.700 8  6  6.0 90 20.0 90 2.0 4.0 3000//1  -  -20~+ 70 MF-5 -
10M15A 10.700 2  3  7.5 18 25.0 40 0.5 2.0 3000//1  -  -20~+ 70 HC-49*
10M15B 10.700 4  3  7.5 40 25.0 80 1.0 2.0 3000//1   5  -20~+ 70 HC-49* x2
10M15C 10.700 6  6  7.5 65 25.0 80 2.0 3.0 3000//1  -  -20~+ 70 MF-3 -
10M15D 10.700 8  6  7.5 90 25.0 90 2.0 4.0 3000//1  -  -20~+ 70  MF-5
10M20A 10.700 2  3  10.0 18 33.0 40 0.5 2.0 3900//2  -  -20~+ 70 HC-49* -
10M20B 10.700 4  3  10.0 40 33.0 80 1.0 2.0 3900//0.5  3.5  -20~+ 70 HC-49* x2 -
10M20C 10.700 6  6  10.0 65 30.0 80 2.0 3.0 3300//0.5  -  -20~+ 70 MF-3 -
10M20D 10.700 8  6  10.0 90 30.0 90 2.0 4.0 3300//0.5  -  -20~+ 70  MF-5 -
10M30A 10.700 2  3  15.0 15 50.0 35 0.5 2.0 5500//-0.5  -  -20~+ 70 HC-49*
10M30B 10.700 4  3  15.0 35 50.0 70 1.0 2.0 5000//-0.5 0  -20~+ 70 HC-49* x2
<SSB用狭帯域>
10M2.4D 10.700 8 6 1.2 60 2.7 70 2.0 4.0 600//15  - -20~+ 70 MF-5 -
16.900MHz
型 名  中心
周波数
(MHz)
Pole数 通過帯域
(±kHz/Min.)
減衰帯域
(±kHz/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗
(Ω//pF)
 結合容量
(pF)
温度範囲
(℃)
パッケージ 50Ω回路
マッチング
16M13A 16.900 2 3 6.5  18 22.0 40  0.5 2.0  1600//3 - -20~+ 70 HC-49* -
 16M13B 16.900 4 3 6.5  40 22.0 80 1.0 2.0 1600//1 - -20~+ 70 HC-49*
16M15A 16.900 2 3 7.5 18 25.0 50 0.5 2.0 1800//3 - -20~+ 70 HC-49*
16M15AU 16.900  2 3 7.5  18 25.0 50 0.5 2.0 1800//3 - -20~+ 70 UM-1/5* -
16M15B 16.900 4 3 7.5 40 25.0 80 1.0 2.0 1800//1 - -20~+ 70 HC-49* -
16M15BU  16.900 4 3 7.5 40 25.0 80 1.0 2.0 1800//1 - -20~+ 70 UM-1/5* -
16M15C  16.900 6 6 7.5 65 25.0 80 2.0 3.0 1800//1 - -20~+ 70 MF-3 -
16M15D  16.900 8 6 7.5 90 25.0 90 2.0 4.0 1800//1 - -20~+ 70 MF-5 -
21.400MHz
型 名  中心
周波数
(MHz)
Pole数 通過帯域
(±kHz/Min.)
減衰帯域
(±kHz/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗
(Ω//pF)
 結合容量
(pF)
温度範囲
(℃)
パッケージ 50Ω回路
マッチング
21M7.5A 21.400 2 3 3.75 18 14.0 40 0.5 2.0 900//4 - -20~+ 70 HC-49* -
21M7.5AU 21.400 2 3 3.75 18 14.0 50 0.5 2.0 900//7 - -20~+ 70 UM-1/5* -
21M7.5B 21.400 4 3 3.75  40 14.0 80 1.0 2.0 1300//2 -  -20~+ 70 HC-49* x2 -
21M7.5BU 21.400 4 3  3.75 40 12.5 80 1.0 2.0 900//2 - -20~+ 70 UM-1/5* x2 -
21M7.5CU 21.400 6 6 3.75 60 12.5 80 2.0 2.0 900//3 -  -20~+ 70 MF-1(0.35)* -
21M7.5DU 21.400 8 6 3.75 90 12.5 90 2.0 4.0 900//4 -  -20~+ 70 MF-1(0.35)* -
21M12AU 21.400 2 3 6.0 20 25.0 45 0.5 2.0 900//2 -  -20~+ 70 UM-1/5* -
21M12BU 21.400 4 3 6.0 40 20.0 80 1.0 2.0 1500//2 - -20~+ 70 UM-1/5*  -
21M12CU 21.400 6 6 6.0 65 20.0 80 2.0 2.0 1500//1 -  -20~+ 70 MF-1(0.35)* -
21M12DU 21.400 8 6 6.0 90 20.0 90 2.0 3.0 1500//1 -  -20~+ 70 MF-1(0.35)*  -
21M15A 21.400 2 3 7.5 18 25.0 35 0.5 2.0 900//5 -  -20~+ 70 HC-49* -
21M15AU 21.400 2 3 7.5 18 25.0 35 0.5 2.0 1500//3 -  -20~+ 70 UM-1/5*
21M15B 21.400 4 3 7.5 40 25.0 80 1.0 2.0 1000//2 - -20~+ 70 HC-49* -
21M15BU 21.400 4 3 7.5 40 25.0 80 1.0 2.0 1500//1 -  -20~+ 70 UM-1/5* -
21M15CU 21.400 6 6 7.5 65  25.0 80 2.0 2.5 1500//1 -  -20~+ 70 MF-1(0.35) -
21M15DU 21.400 8 6 7.5 90  25.0 80 2.0 3.0  1500//1 - -20~+ 70 MF-1(0.35) -
21M20AU 21.400 2 3 10.0 18 33.0 40 1.0 2.0 900//4 - -20~+ 70 UM-1/5* -
21M20BU 21.400 4 3 10.0 40 35.0 80 1.0 2.0 1200//1 -  -20~+ 70  UM-1/5* x2 -
21M20CU 21.400 6 6 10.0 65 35.0 80 2.0 3.0 1600//1 -  -20~+ 70 MF-1(0.35) -
21M20DU 21.400 8 6 10.0 65 35.0 80 2.0 3.0 1600//1 -  -20~+ 70 MF-1(0.35) -
45.000MHz
型 名  中心
周波数
(MHz)
Pole数 通過帯域
(±kHz/Min.)
減衰帯域
(±kHz/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗
(Ω//pF)
結合容量
(pF)
温度範囲
(℃)
パッケージ 50Ω回路
マッチング
45M10BU 45.000 4 3 5.0 30 12.0 80 1.0 3.0 390//4 - -20~+ 70 UM-1/5* x2 -
45M12BU 45.000 4 3 6.0 30 18.0  80 1.0  3.0 390//4  - -20~+ 70 UM-1/5* x2 -
45M13BU 45.000 4 3 6.5 35 25.0  80  1.0  3.0 390//4  - -20~+ 70 UM-1/5* x2 -
45M15AU 45.000 2 3 7.5 15 25.0 40 1.0 2.0 650//4.5  - -20~+ 70 UM-1/5*
45M15BU 45.000 4 3 7.5 30 25.0 80 1.0 3.0 470//3  - -20~+ 70 UM-1/5* x2 -
45M15CU 45.000 6 3 7.5 60 25.0 80 2.0 5.0 470//3  - -20~+ 70 MF-1(0.35) -
45M18AU 45.000 2 3 9.0 15 30.0 50 0.5 2.0 470//6   -20~+ 70 UM-1/5* -
45M18BU 45.000 4 3 9.0 30 30.0 80 1.0 3.0 500//6   -20~+ 70 UM-1/5* x2 -
45M20AU 45.000 2 3 10.0 15 35.0 45 0.5 2.0 560//5   -20~+ 70 UM-1/5* -
45M20BU 45.000 4 3 10.0 35 35.0 80 1.0 3.0 560//2   -20~+ 70 UM-1/5* x2 -
45M35BU 45.000 4 3 17.5 35 50.0 80 1.0 2.0 1000//1   -20~+ 70  UM-1/5* x2 -


■ MCFの Pole数と素子数について

 MCFは一つの素子内で電極を2つ持つことにより、1素子で振動子2つ分の機能を持ちます。
そのため1素子の場合は2pole, 2素子の場合は4pole と呼ばれます。
6pole, 8pole の場合はパッケージ内に素子を並べて納めていますので1パッケージになります。

Pole数 型番の末尾  パッケージ数  外観  注意事項等
 2pole  型番末尾 "A"  1   素子(パッケージ)が1つで数量:1になります。

ペアリングのマークはありません。
IN/OUTの方向性はありません。
 4pole  型番末尾 "B"  2   素子(パッケージ)が2つ(ペア1袋)で数量:1になります。

4pole(2素子)のものはペアリングがあり梱包は1セット(2素子)ごとに袋詰めされています。カンの上部にペアリングマークが付けられています。
・必ず同一袋内のものをペアとしてご使用下さい。
・接続の方向はペアリングマークを突き合せるようにして下さい。

IN/OUTの方向性はありません。
 6pole, 8pole   型番末尾
"C" または "D"
 1  MF-4, MF-5など パッケージが1つで数量:1になります。

IN/OUTの方向性はありません。
外径ケースの端子はGNDに接続します。

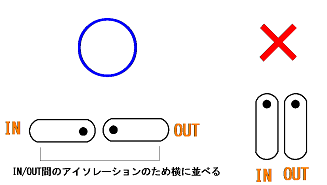

■ 4pole (2素子)のMCFの部品配置について

IN/OUT間のアイソレーション確保のため部品配置にはご注意下さい。



< TOP VIEW>
 4pole (2素子)のMCFは、左図の左側の様にIN/OUTの距離が なるべく長くなるように配置するのがベターです。右側の様に IN/OUTを近づけてしまったりしてアイソレーションが不十分な場合にはフロア部分の減衰量が少なくなる場合があります。




■ 試験回路例

 ・2pole(1素子)のMCFの試験回路 (メーカー出荷時試験回路)

 ネットワークアナライザ(50Ω入出力)でMCFの特性を測定する場合の測定回路例です。
<R1>の値は 各MCFの仕様の終端抵抗値から50Ωを差し引いた値に設定します。
C1は終端抵抗の負荷容量値です。

<例> 10M7.5A の場合は
     R1 = 1,800-50 = 1,750Ω
     C1 = 5pF

MCFの両端部でキャリブレーション(ゼロ補正)を行って測定します。



 ・4pole(2素子)のMCFの試験回路 (メーカー出荷時試験回路)

 ネットワークアナライザ(50Ω入出力)でMCFの特性を測定する場合の測定回路例です。
<R1>の値は 各MCFの仕様の終端抵抗値から50Ωを差し引いた値に設定します。
C1は終端抵抗の負荷容量値、C2は結合容量になります。

<例> 10M7.5B の場合は
     R1 = 1,500-50 = 1,450Ω
     C1 = 5pF
     C2 = 12pF

MCFの両端部でキャリブレーション(ゼロ補正)を行って測定します。


 ・6pole, 8pole のMCFの試験回路 (メーカー出荷時試験回路)

 ネットワークアナライザ(50Ω入出力)でMCFの特性を測定する場合の測定回路例です。
<R1>の値は 各MCFの仕様の終端抵抗値から50Ωを差し引いた値に設定します。
C1は終端抵抗の負荷容量値、C2は結合容量になります。

<例> 10M15D の場合は
     R1 = 3,000-50 = 2,950Ω
     C1 = 1pF

MCFの両端部でキャリブレーション(ゼロ補正)を行って測定します。

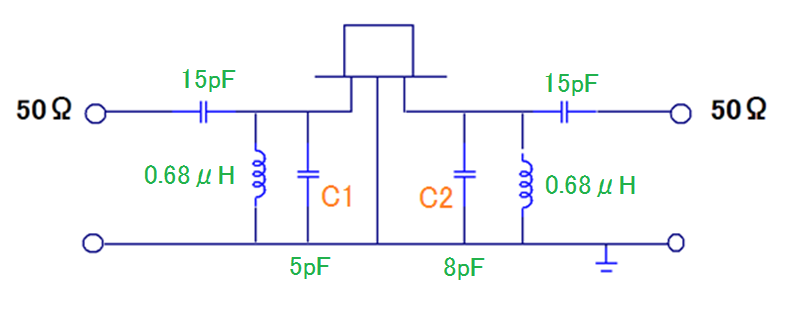

■ 実際の回路上でのマッチング

※ MCFは内部にインピーダンス調整用のトランスが入っていないため終端抵抗高い値になっています。
  オペアンプを使用しない場合には50Ω系の回路で特性を得るにはマッチング調整が必要になります。
  (主にインダクタとコンデンサ を用います )

  頁上の仕様リスト内のマッチング情報にて、マッチング調整を行った機種は定数を公開しています。
  こちらはあくまで弊社テスト基板での結果であり、実際のユーザー様での基板では条件が若干異なる
 場合が あります。 最終的には実際基板にてご確認下さい。


■ MCFは各メーカー同じような型番で仕様も同じに見えますが・・・

 10M7.5A, 10M15B などのMCFは各水晶メーカーで同じ様な型番になっており、カタログ上の
 仕様値もほぼ同じ値になっていますがメーカー毎に設計や製造の差があるため、実際値は
 微妙に異なりますので、置き換えの際には事前にサンプルで確認することをお勧めします。



■ (2) ディスクリート水晶フィルタ(ケース無し簡易2素子タイプ)
    ・簡易2素子 455kHz水晶フィルタ 。
  通過帯域 ±6kHz Min.(@6dB)、セラミックフィルタの置き換えに。

 製品についての
お問合せ・お見積り
型名 公称周波数
通過帯域
( Min. )
減衰帯域
/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗 温度範囲 パッケージサイズ
(突起部含めず)
データシート
New !
TF455B-12K-2000
455 kHz 6dB  ±6kHz 35dB  ±18kHz 50 2.0 6.0 2k Ohm //0pF -10/+60 ℃ 28*19.2*21.5


■ (3)低周波(40kHz~455kHz)ディスクリートタイプ水晶フィルタ

    船舶無線やレーダーなどの無線機器に用いられるキレの良いディスクリートタイプの水晶フィルタです。

  お知らせ事項・ 在庫情報
■ (2019年8月)ディスクリートタイプの水晶フィルタは部材のケース・ベース数量に限りがあるため
  既存のユーザー様への対応のみとなっています。 ご了承下さい。


 製品一覧/データシート

・ディスクリート水晶フィルタ

※ 40K-20 (40kHz) 及び 60K-20 (60kHz) の2品番は部材終息に伴い新規案件は終了しています。
型名 公称周波数
通過帯域
( Hz/Min. )
減衰帯域
(Hz/Max.)
保証減衰
(dB/Min.)
リップル
(dB/Max.)
ロス
(dB/Max.)
終端抵抗 温度範囲 パッケージサイズ
(突起部含めず)
50Ω回路
マッチング情報
TF-455H-250 455 kHz 3dB  ±125 60dB  ±300 80 2.0 6.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-400 455 kHz 3dB  ± 200 60dB  ±500 80 2.0 6.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-500 455 kHz 3dB  ±250  60dB  ±600 80 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-1000 455 kHz 3dB  ±500 60dB  ±900 70 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-1800 455 kHz 3dB  ±900 60dB  ±1.6k 70 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-2.1K 455 kHz 3dB  ±1.1k 60dB  ±1.9k 70 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-2.4K 455 kHz 3dB  ±1.2k 60dB  ±2.1k 70 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455H-2.7K 455 kHz 3dB  ±1.35k 60dB  ±2.4k 70 2.0 5.0 2k Ohm //30pF -10/+60 ℃ 55×22×22mm
64×24×22mm
-
TF-455-100 455 KHz 3dB  100~200Hz 60dB  ±550 60 2.0 8.0 2k Ohm //0pF -10/+60 ℃ 36×22×20mm  -

 <TF-455H2.4K > 455KHzフィルタ波形データ例
   <TF-455-100> 455KHzフィルタ波形データ例


外形寸法図及び測定回路
65×45×25mm 64×24×22mm 55×22×22mm



測定回路 ( 3000Ω//0pF ) 測定回路 ( 2000Ω//30pF ) 測定回路 ( 2000Ω//0pF )
36×22×20mm(A)
測定回路 ( 50Ω// 0pF )
