MHz水晶振動子 型番一覧
HC-49U/S(リード) HC-49U/S-SMD (SMD) 国内生産品

型番指定方法について  ← 必ずご確認下さい
回路マッチング調査について
水晶振動子の負荷容量について
水晶振動子の仕様の用語解説

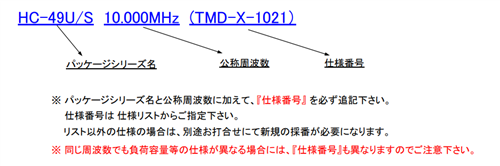

*型番指定方法例:個別の仕様番号までご指定下さい(仕様番号のご指定がない場合はお受けできません)。
(クリックで拡大)

※日本国内での生産での受注生産品です。

パッケージ名 外観

寸法
(mm)

周波数 仕様詳細

*周波数偏差/周波数温度特性/動作温度範囲/負荷容量などの仕様は 個別仕様番号 で管理されます。

※リストにない周波数・仕様の場合には新規に採番となります。

★お手配時 ( 及びお見積りご依頼時 ) には 『仕様番号』 までご指定頂きます様お願い致します。
 仕様間違いでのお手配時の救済措置はありませんのでご了承下さい。

HC-49U/S

11.05×
4.7×3.5
 (※1)
リードタイプ

3.000MHz

36.000MHz


HC-49U/S 登録済み仕様リスト

HC-49U/S-SMD

12.4×
4.7×4.0
SMDタイプ


HC-49U/S-SMD 登録済み仕様リスト

SL-MG

11.0×
5.0×2.1
SMDタイプ

3.5795MHz

40MHz


SL-MG 登録済み仕様リスト

・生産終息予定品

HC-49U/S-SMD-L

(※2)

12.4×
4.7×2.6
SMDタイプ

3.000MHz

36.000MHz

HC-49U/S-SMD-L(高さ:2.6mm以下) 登録済み仕様リスト

※1) HC-49U/S, HC-49/Uの外形寸法は端子部含めず。
※2) 低背タイプの HC-49U/S-SMD-L  (H=2.6mm以下)  は終息予定品です。代替品につきましてはお問合せ下さい。




★型番指定方法について★

★お手配時(及びお見積りご依頼時)には必ず 『仕様番号』までご指定頂きます様お願い致します。



(例) HC-49U/S-SMD 3.579545MHz (TMD-X-2062)



水晶振動子は周波数以外にも以下の仕様を規定する必要があります。
 @常温周波数偏差
 A周波数温度特性
 B動作温度範囲
 C負荷容量
 D等価直列抵抗値
 Eドライブレベル
 Fその他、指定があればその仕様



※仕様番号が不明な場合は上記@〜Fの内容を添えて弊社までお問い合わせ下さい。
※登録済み仕様番号の一覧はこちらから ( HC-49U/SHC-49U/S-SMDSL-MG )。



周波数が同じでも仕様が異なると仕様番号も異なりますのでご注意下さい。



梱包単位について

・HC-49U/S(リードタイプ) ・・・・1,000個/1箱 (200個/1袋×5袋)
・HC-49U/S-SMD (SMDタイプ) ・・・・ 1,000個/1リール
・HC-49U/S-SMD-L (SMDタイプ) ・・・・ 1,000個/1リール
・SL-MG (SMDタイプ) ・・・・ 1,000個/1リール または 2,000個/1リール



MSL(湿度感度レベル)について

 シリーズ  MSLレベル

 HC-49U/S, HC-49U/S-SMD, HC-49U/S-SMD-L,
 SL-MG
(このページに記載のすべての製品)

 MSLレベル =1(30℃ 85%RH以下の条件下で無制限)

※ ただし 『HC-49』から始まる型番のものは端子メッキが鉛フリーはんだメッキになっています。
  端子メッキの酸化劣化しはんだ付け不良になるのを防ぐため、高温多湿を避けて長期保存の場合は
 ドライキャビネット内 (0〜20%RH) に保管されることを推奨します。
  適正な環境で保管して頂いた状態にて、製品出荷後一年以内にご使用ください。
