小型3225サイズ・低ジッタ・差動HCSLクロック

小型3225サイズ・ PCI EXPRESS 向け HCSLクロック水晶発振器



CH68 HCSL出力クロック

・パッケージ：3.2×2.5×0.85mm
・周波数：50MHz〜180MHz
・電源電圧：+2.5V 及び +3.3V
・出力： HCSL出力



WEB在庫情報はこちらから

小型3225パッケージで、位相ジッタが 100MHz時 / 0.16ps Typ.、125MHz時 / 0.12ps Typ. と低ジッタ、かつ低消費電流の差動クロック発振器です。HCSL出力のクロックは100MHz及び125MHzを在庫でラインアップしています。



・CH68シリーズ (HCSL出力) 位相ノイズ／位相ジッタ特性特性

CH684BA-100.000MHz (+3.3Vdd/HCSL ) CH68VBA-125.000MHz (+3.3Vdd/HCSL )

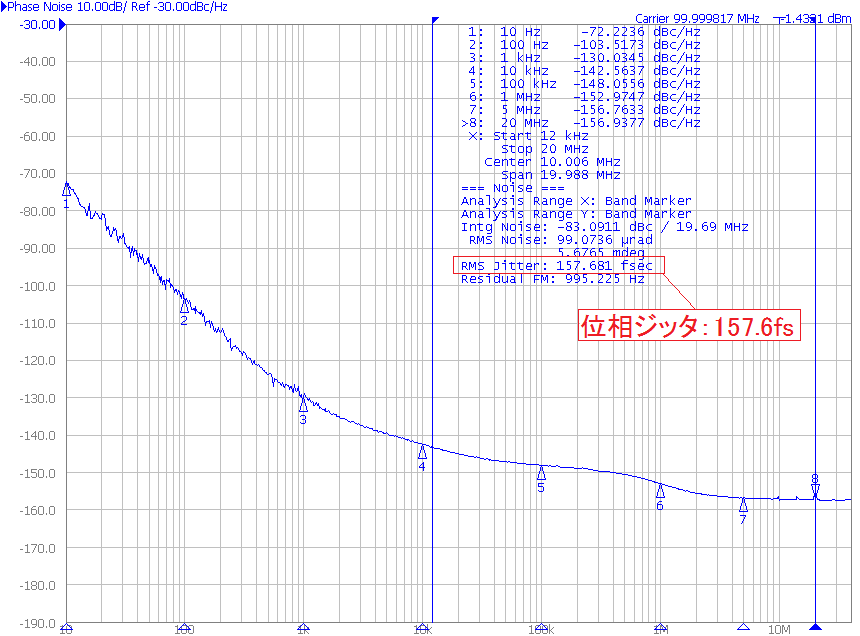

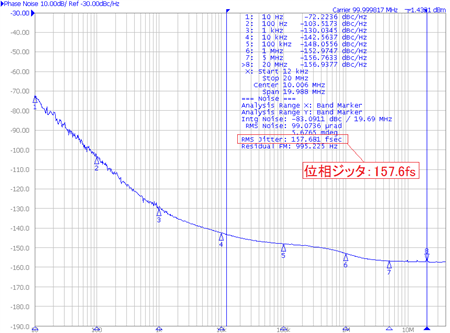

HCSLクロック 位相ノイズ
位相ジッタ：157.6fs
 (12kHz〜20MHzオフセット）

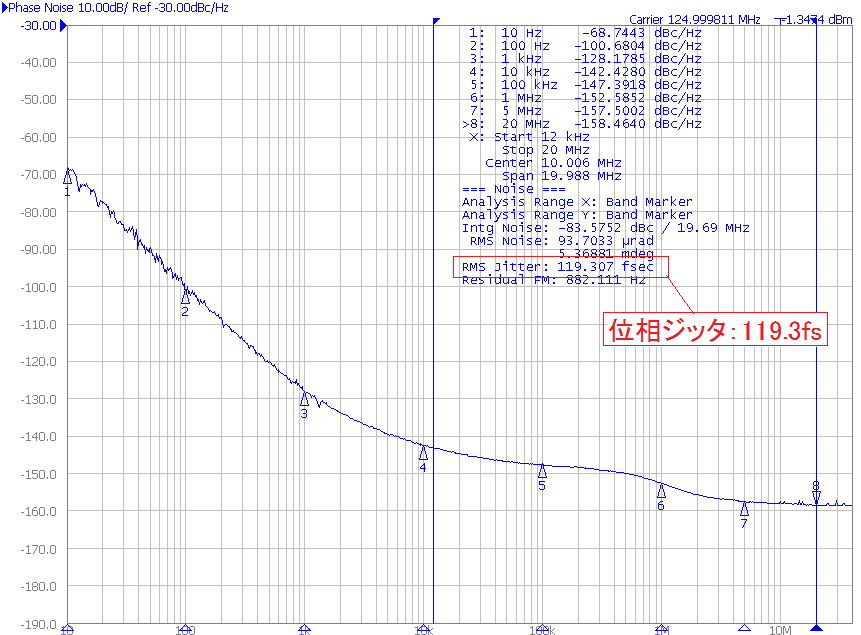

HCSLクロック 位相ノイズ
位相ジッタ：119.3fs
 (12kHz〜20MHzオフセット）



・CH68シリーズ (HCSL出力) 波形特性

CH684BA-100.000MHz  ( +3.3Vdd/HCSL ) CH684BA-125.000MHz  ( +3.3Vdd/HCSL )

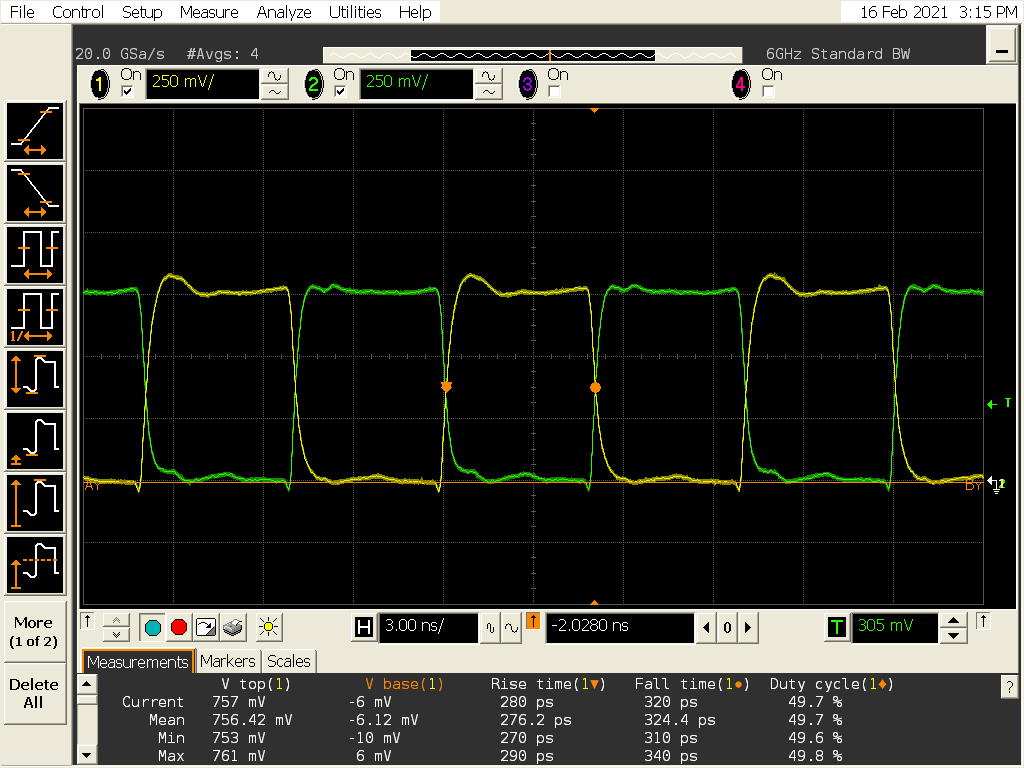

HCSLクロック 波形特性
Tr/Tf = 0.3ns Typ.

HCSLクロック 波形特性
Tr/Tf = 0.3ns Typ.



・CH68シリーズ (HCSL出力)トータルジッタ特性

CH684BA-100.000MHz  ( +3.3Vdd/HCSL ) CH684BA-125.000MHz  ( +3.3Vdd/HCSL )

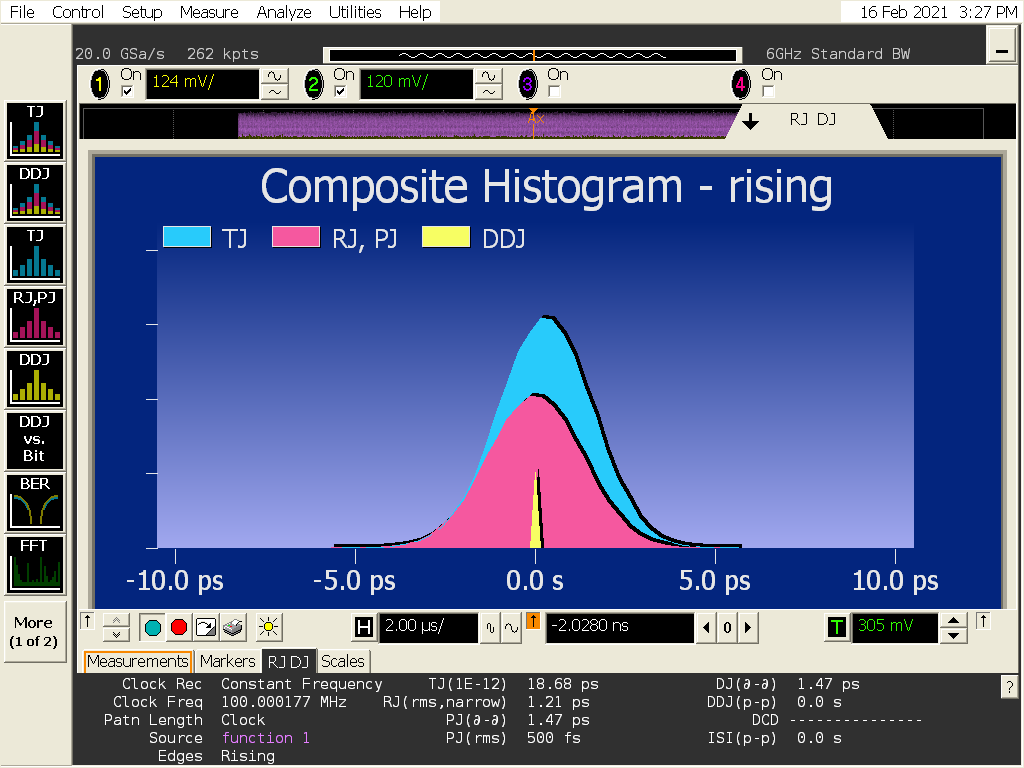

HCSLクロック トータルジッタ特性
Total JItter = 18.68ps (BER 1E-12 )

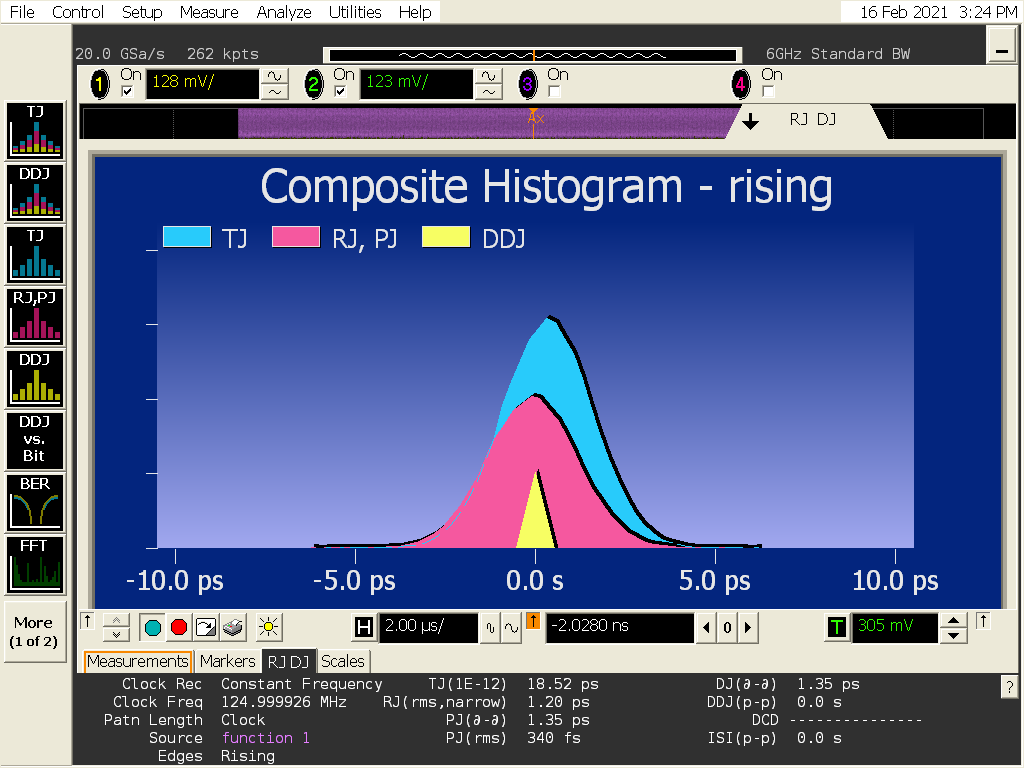

HCSLクロック トータルジッタ特性
Total JItter = 18.52ps (BER 1E-12 )
