Xilinx 7シリーズ リファレンスクロック 位相ノイズ 要求仕様との比較

LVDS差動出力基準クロックの位相ノイズ
Xilinx / 7シリーズ GTX/GTH/GTP トランシーバー用リファレンスクロックの要求仕様と
各シリーズ水晶発振器の値の比較


※通信規格により要求仕様が異なる場合がありますので、詳細はFPGAメーカーのデータシート等でご確認下さい。
FPGAリファレンスクロック在庫情報

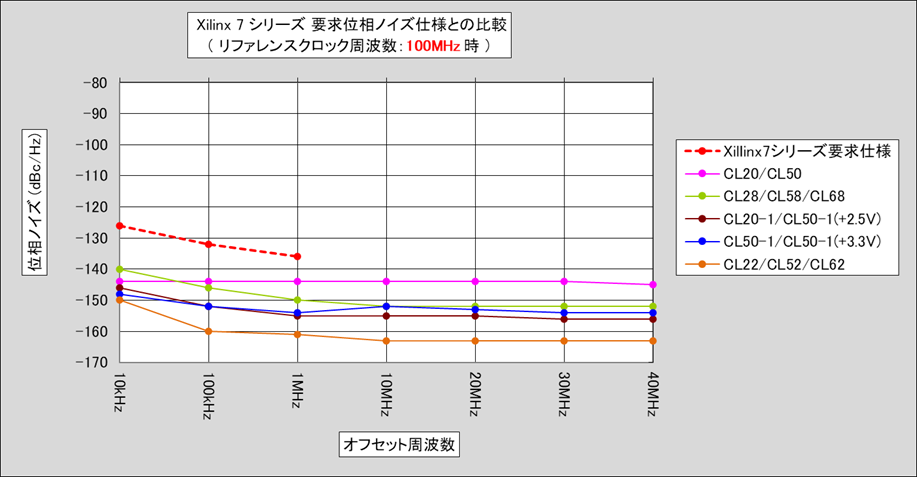

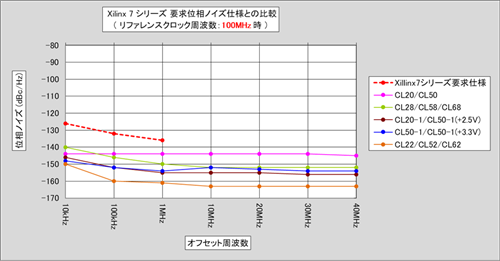

●100.000MHz

クロック
周波数

Xilinx 7シリーズ
GTX/GTH/GTP
トランシーバ
基準クロック
要求仕様

CL20Vxx
CL50Vxx
CL204xx
CL504xx

CL28Vxx
CL58Vxx
CL284xx
CL584xx

CL20VxxL
CL50VxxL

CL204xxL
CL504xxL

CL22Vxx
CL52Vxx
CL224xx
CL524xx
100MHz

(Offset)
10kHz：
100kHz：
1MHz：

(Max.)
-126
-128
-136
(dBc/Hz)

(Typ.)
-144
-144
-144
(dBc/Hz)

(Typ.)
-140
-146
-150
(dBc/Hz)

(Typ.)
-146
-153
-157
(dBc/Hz)

(Typ.)
-148
-154
-156
(dBc/Hz)

(Typ.)
-150
-160
-161
(dBc/Hz)



Spartan-7 FPGA GTX トランシーバー用リファレンスクロックの要求仕様との比較表＊画像をクリックすると拡大表示します

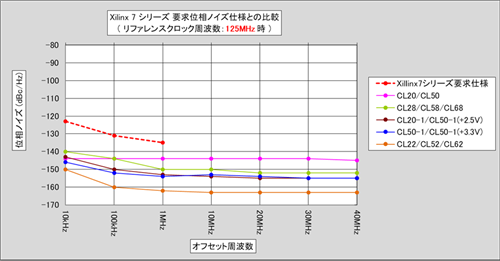

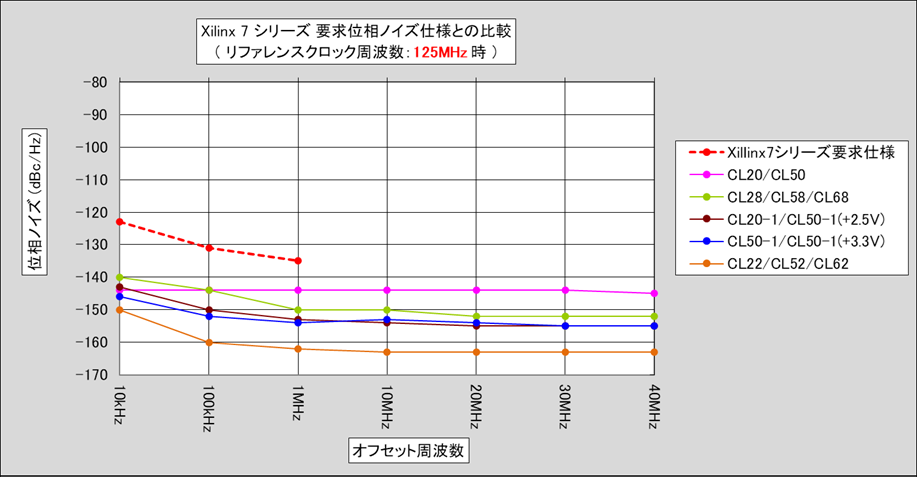

●125.000MHz
クロック
周波数

Xilinx 7シリーズ
GTX/GTH/GTP
トランシーバ
基準クロック
要求仕様

CL20Vxx
CL50Vxx
CL204xx
CL504xx

CL28Vxx
CL58Vxx
CL284xx
CL584xx

CL20VxxL
CL50VxxL

CL204xxL
CL504xxL

CL22Vxx
CL52Vxx
CL224xx
CL524xx
125MHz

(Offset)
10kHz：
100kHz：
1MHz：

(Max.)
-123
-131
-135
(dBc/Hz)

(Typ.)
-144
-144
-144
(dBc/Hz)

(Typ.)
-140
-144
-150
(dBc/Hz)

(Typ.)
-145
-151
-155
(dBc/Hz)

(Typ.)
-148
-152
-154
(dBc/Hz)

(Typ.)
-150
-160
-161
(dBc/Hz)



Spartan-7 FPGA GTX トランシーバー用リファレンスクロックの要求仕様との比較表＊画像をクリックすると拡大表示します

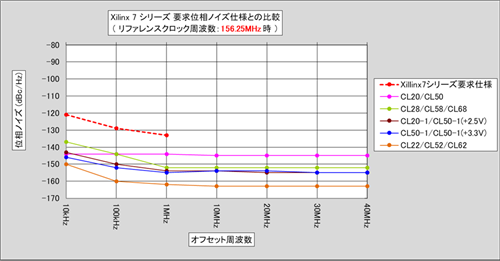

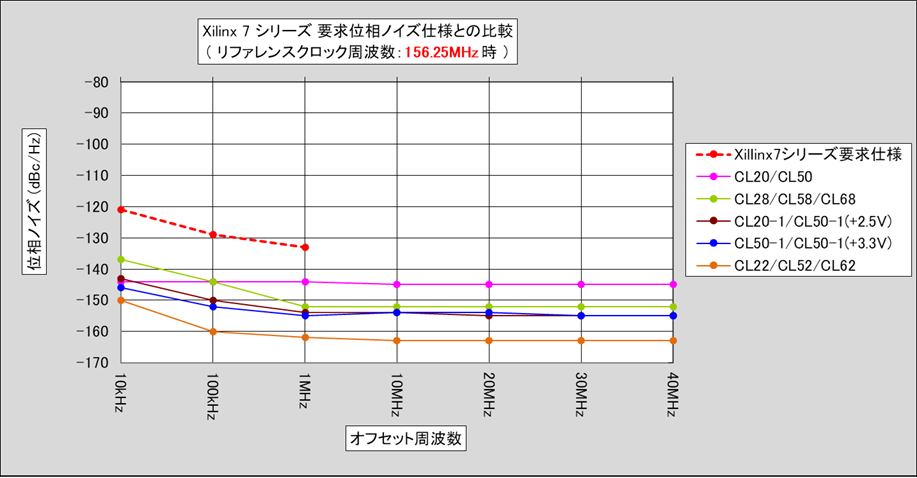

●156.250MHz
クロック
周波数

Xilinx 7シリーズ
GTX/GTH/GTP
トランシーバ
基準クロック
要求仕様

CL20Vxx
CL50Vxx
CL204xx
CL504xx

CL28Vxx
CL58Vxx
CL284xx
CL584xx

CL20VxxL
CL50VxxL

CL204xxL
CL504xxL

CL22Vxx
CL52Vxx
CL224xx
CL524xx
156.25MHz

(Offset)
10kHz：
100kHz：
1MHz：

(Max.)
-121
-129
-133
(dBc/Hz)

(Typ.)
-144
-144
-144
(dBc/Hz)

(Typ.)
-137
-144
-152
(dBc/Hz)

(Typ.)
-144
-150
-154
(dBc/Hz)

(Typ.)
-145
-151
-153
(dBc/Hz)

(Typ.)
-150
-160
-161
(dBc/Hz)



Spartan-7 FPGA GTX トランシーバー用リファレンスクロックの要求仕様との比較表＊画像をクリックすると拡大表示します

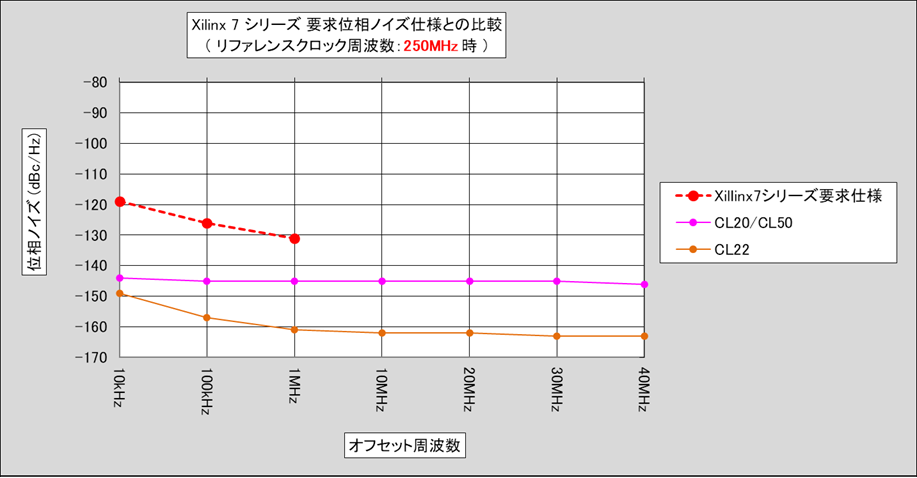

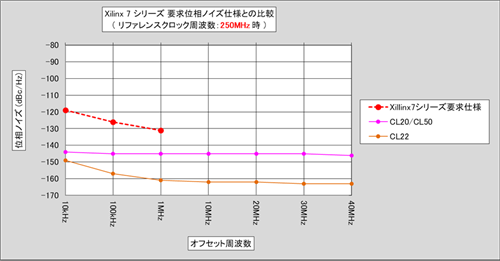

●250.000MHz
クロック
周波数

Xilinx 7シリーズ
GTX/GTH/GTP
トランシーバ
基準クロック
要求仕様

CL20Vxx
CL50Vxx
CL204xx
CL504xx

CL22Vxx
CL224xx

 - - -
250MHz

(Offset)
10kHz：
100kHz：
1MHz：

(Max.)
-119
-126
-132
(dBc/Hz)

(Typ.)
-144
-145
-145
(dBc/Hz)

(Typ.)
-144
-145
-145
(dBc/Hz)

 - - -



＊画像をクリックすると拡大表示します

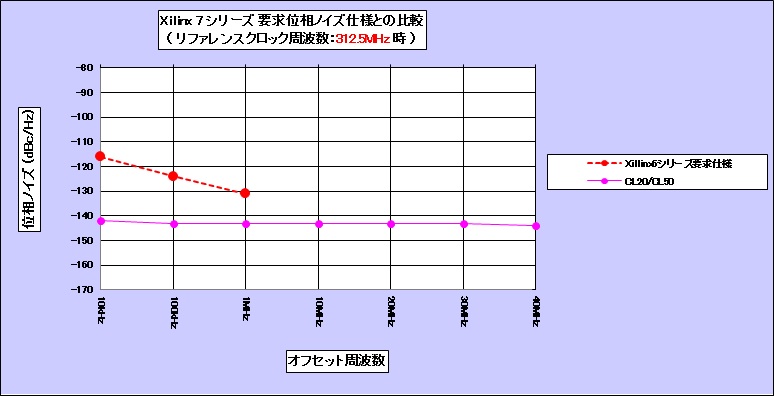

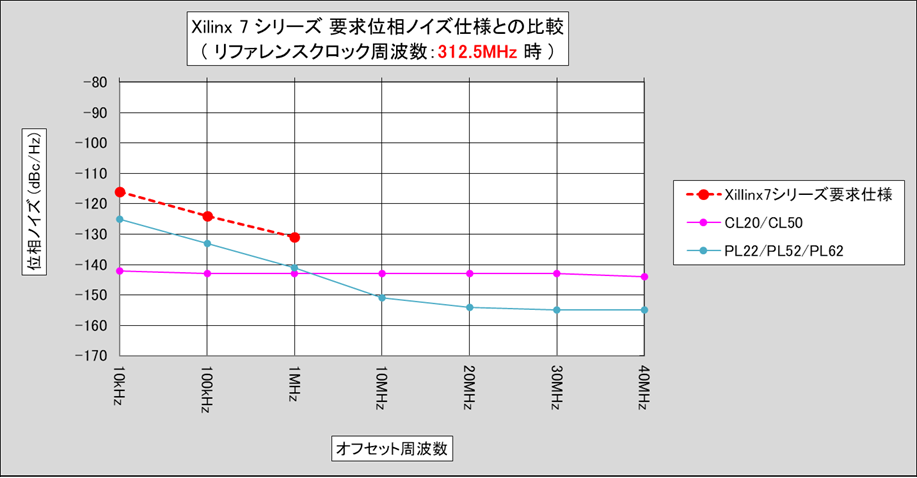

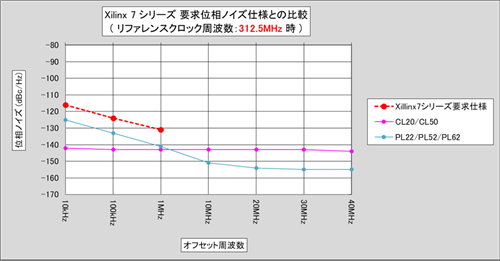

●312.500MHz
クロック
周波数

Xilinx 7シリーズ
GTX/GTH/GTP
トランシーバ
基準クロック
要求仕様

CL20Vxx
CL50Vxx
CL204xx
CL504xx

 - - - -
312.5MHz

(Offset)
10kHz：
100kHz：
1MHz：

(Max.)
-116
-124
-131
(dBc/Hz)

(Typ.)
-142
-143
-143
(dBc/Hz)

 - - - -



＊画像をクリックすると拡大表示します


※通信規格により要求仕様が異なる場合がありますので詳細はメーカーデータシート等でご確認下さい。
