QCMセンサ一覧
周波数／表面処理／ホルダ取付 標準在庫品のラインアップ
 |
 |
 |
 |
|
スプリングホルダ |
板バネホルダ |
ホルダ別添付 |
ホルダ無し |
・青字のものはほぼ常時在庫品があります。
|
手配番号 |
表面 |
水晶素板サイズ |
水晶素板 |
1箱の価格 |
|
● 5MHz |
||||
| ※1箱＝センサ10個入りです。 | ||||
| SEN -5P-H-10 | ポリッシュ |
φ8.7mm／ |
スプリング | \31,000- |
| SEN -5P-別添付-10 | ポリッシュ |
φ8.7mm／ |
ホルダ別添付 | \31,000- |
| SEN -5P-25.4-10 | ポリッシュ |
φ25.4mm／ |
ホルダ無し | お問合せ下さい |
|
● 9MHz |
||||
| ※1箱＝センサ10個入りです。 | ||||
| SEN -9E-H-10 | エッチング |
8.7mm／ |
スプリング | \26,000- |
| SEN -9E-別添付-10 | エッチング |
8.7mm／ |
ホルダ別添付 | \26,000- |
| SEN -9P-H-10 | ポリッシュ |
8.7mm／ |
板バネ | \29,000- |
| SEN -9P-別添付-10 | ポリッシュ |
8.7mm／ |
ホルダ別添付 | \29,000- |
|
● 20MHz |
||||
| ※1箱＝センサ10個入りです。 | ||||
| SEN -20E-H-10 | エッチング |
φ8.0mm／ |
スプリング | \28,000- |
| SEN -20P-H-10 | ポリッシュ |
□7.9mm／ |
スプリング | \31,000- |
|
● 30MHz |
||||
| ※1箱＝センサ10個入りです。 | ||||
| SEN -30E-H-10 | エッチング |
φ8.0mm／ |
スプリング | \28,000- |
（※)
THQ-100P-SW （ポータブルQCMモニタ） にて使用出来るセンサの水晶素板サイズはφ8.6mm, φ8.7mm, □7.9mm までです。
φ25.4mmのものは THQ-100P-SW ではサイズが合わず使用出来ませんのでご注意下さい。
 |
ホルダタイプは左図の様に保護キャップを取り付けて出荷されます。 |
センサの種別による違いについて
| 周波数 | 高くなる と 感度が上がる が付着できる量は少なくなる感度が高いので振動や風などの影響にもより敏感になる(測定環境がよりシビアになる） | |
| 表面仕上げ |
ポリッシュはより均質な表面 |
エッチングはポリッシュよりも粗い表面 |
|
ホルダ装着済みと |
ホルダ装着済みは導電性接着剤で |
ホルダ別添付品は水晶とホルダは別で出荷されます |
関連情報
① エッチング仕上げ ② ポリッシュ仕上げ の2種類があります。① エッチング仕上げ品（すりガラス状仕上げ） エッチング仕上げ品は、#4000番程度までの研磨剤にて表面研磨したのちに最終の表面処理としてエッチングを行うものです。②のポリッシュ仕上げ品に比較して表面はやや粗く、しかしながらその粗さのために電極金属の接着はポリッシュ品よりも強度があります。表面が粗いため電極表面積はポリッシュ品よりも...

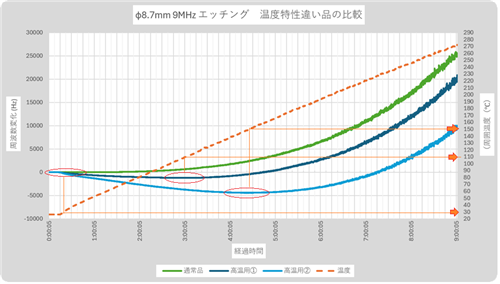

弊社の『標準』の QCMセンサは室温近辺で温度特性がフラットになる特性に設計されています。この標準のセンサを高温環境で使用すると温度特性のカーブが急峻になり、わずかな温度変化で周波数が大きく変化します。この温度特性はセンサ素子の分子方向に対してのカットアングルを変えることで傾きが変わります。以下に 通常品センサ／高温用①／高温用② のセンサの高温時の特性の比較のグラフを示します。上記の・『高温用①...
