■ 恒温槽付水晶発振器(OCXO)

 OCXOとは内部にヒーター回路(恒温槽)を持ち、振動子の温度を高温で一定に保つことで非常に高い周波数安定度を実現した水晶発振器です。
 内部に用いる水晶振動子はATカットのものとSCカットのものがあります。ATカットのものは比較的小型化しやすく、SCカットのものは
 より高安定(温度・経年変化)でかつ低位相ノイズ特性になります。

  お知らせ事項・ 在庫情報
 ■即納!リアルタイムウェブ在庫情報
  RoHS対応状況/梱包荷姿など
 ◆ RoHS/REARCH対応品です。
 ◆ JAMP AIS資料等につきましては都度対応で発行しております。 詳細は弊社営業部までお問合わせ下さい。

  製品ガイド・関連資料
  (1) 小型低消費電流/14ピンタイプOCXO) ガイド (接続回路例、周波数調整方法、他詳細データ )
  (2) STP3113LF (SCカットOCXO) ガイド (回路接続例、周波数再現性データ)

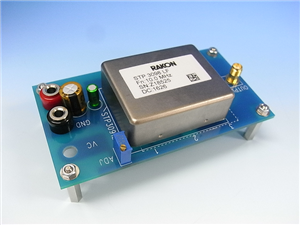

  (3) STP3091LF(高精度SCカットOCXO) ガイド (回路接続例、周波数再現性、起動特性、他詳細データ)
  新製品情報
   −起動特性を大幅に改善したさらに超低消費電流の OCXO <SCOCXOL>シリーズ を リリースしています。
   −低位相ノイズ・正弦波・高周波 ・小型14ピンの OCXO <SCOCXOHSV> を リリースしています。
 製品一覧/データシート
シリーズ名 外観   寸法 (m/m) 特長 周波数
範囲
電源電圧
(Vdd)
温度範囲・安定度 出力 データシート
 ★14ピンサイズOCXOは Microcrystal SA(スイス)で の生産です。 在庫情報は多摩デバイス(日本)での在庫情報です。
 OCXOWT
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO) 20.3×13.2×8.0
(Dip14pin)
標準品
(矩形波)
10MHz〜54MHz +3.3
 A :  0 to 60℃  ±0.075ppm .
 B : -20 to 70℃ ±0.15ppm
 C : -40 to 85℃ ±0.25ppm
矩形波
( H-CMOS)
 SCOCXOWT
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO) 20.3×13.2×8.0
(Dip14pin)
高精度
(矩形波)
10MHz〜54MHz +3.3
 A :  0 to 60℃  ±0.05ppm
 B : -20 to 70℃ ±0.075ppm
 C : -40 to 85℃ ±0.10ppmn
矩形波
( H-CMOS)
 SCOCXOLWT
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
高精度
低消費電流
(矩形波)
10MHz〜54MHz +3.3
 A :  0 to 60℃  ±0.05ppm
 B : -20 to 70℃ ±0.075ppm
 C : -40 to 85℃ ±0.10ppmn
矩形波
( H-CMOS)
 OCXOWS 小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
標準品
(正弦波)
10MHz〜54MHz +3.3
 A :  0 to 60℃  ±0.075ppm
 B : -20 to 70℃ ±0.15ppm
 C : -40 to 85℃ ±0.25ppm
正弦波
 SCOCXOWS  小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
高精度
(正弦波)
10MHz〜20MHz +3.3
 A :  0 to 60℃  ±0.05ppm
 B : -20 to 70℃ ±0.075ppm
 C : -40 to 85℃ ±0.10ppmn
正弦波
 SCOCXOHSW
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
低位相ノイズ
(正弦波)
10MHz〜50MHz +3.3
 A :  0 to 60℃  ±0.075ppm
    ( オプションT: ±0.05ppm )
 B : -20 to 70℃ ±0.15ppm
    ( オプションT:±0.075ppm )
 C : -40 to 85℃ ±0.25ppm
    ( オプションT:
±0.10ppm)
正弦波
  OCXOWST
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
Stratum3 10MHz〜54MHz +3.3
 Stratum 3 (±4.6ppm/15years)
   D: 0 to 70℃ Overall
   C : -40 to 85℃ Overall
矩形波
( H-CMOS)
 SCOCXOVT
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO) 20.3×13.2×8.0
(Dip14pin)
高精度
(矩形波)
10MHz〜54MHz +5.0
 A :  0 to 60℃  ±0.025ppm
 B : -20 to 70℃ ±0.05ppm
 C : -40 to 85℃ ±0.10ppm

 E : -55 to 85℃ ±0.20ppm
矩形波
( H-CMOS)
 SCOCXOHVT
  在庫リストNew !
小型・低消費電流・恒温槽付水晶発振器(OCXO) 20.3×13.2×8.0
(Dip14pin)
高精度
(矩形波)

低位相ノイズ
10MHz〜40MHz +5.0
  A :  0 to 60℃  ±0.025ppm
 B : -20 to 70℃ ±0.05ppm
 C : -40 to 85℃ ±0.10ppm
矩形波
( H-CMOS)
 SCOCXOLVT
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
高精度
低消費電流

(矩形波)
10MHz〜54MHz +5.0
 A :  0 to 60℃  ±0.025ppm
 B : -20 to 70℃ ±0.05ppm
 C : -40 to 85℃ ±0.10ppm

 E : -55 to 85℃ ±0.20ppm
矩形波
( H-CMOS)
  OCXOVS
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
標準品
(正弦波)
10MHz〜54MHz +5.0
 A :  0 to 60℃  ±0.075ppm
 B : -20 to 70℃ ±0.15ppm
 C : -40 to 85℃ ±0.25ppm
正弦波
 SCOCXOVS
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
高精度
(正弦波)
10MHz〜54MHz +5.0
 A :  0 to 60℃  ±0.025ppm
 B : -20 to 70℃ ±0.05ppm
 C : -40 to 85℃ ±0.10ppm
正弦波
 SCOCXOHSV
  在庫リスト
小型・低消費電流・恒温槽付水晶発振器(OCXO) 20.3×13.2×8.0
(Dip14pin)

低位相ノイズ
(正弦波)
10MHz〜50MHz +5.0
 A :  0 to 60℃  ±0.05ppm.
    (オプションT: ±0.025ppm )
 B : -20 to 70℃ ±0.10ppm
    (オプションT:±0.05ppm )
 C : -40 to 85℃ ±0.15ppm
    ( オプションT:
±0.10ppm)
正弦波
  OCXOVST 小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
Stratum3 10MHz〜54MHz +5.0
 Stratum 3 (±4.6ppm/15years)
   D: 0 to 70℃ Overall
   C : -40 to 85℃ Overall
矩形波
( H-CMOS)
  OCXOT 小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
標準品
(矩形波)
10MHz〜54MHz +12.0
 A : 0 to 60℃   ±0.05ppm
 B : -20 to 70℃ ±0.10ppm
 C : -40 to 85℃ ±0.20ppm
 E : -55 to 85℃ ±0.30ppm
矩形波
( H-CMOS)
 SCOCXOT 小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
高精度
(矩形波)
10MHz〜54MHz +12.0
 A : 0 to 60℃   ±0.025ppm
 B : -20 to 70℃ ±0.05ppm
 C : -40 to 85℃ ±0.10ppm
 E : -55 to 85℃ ±0.20ppm
矩形波
( H-CMOS)
  OCXOS 小型・低消費電流・恒温槽付水晶発振器(OCXO)  20.3×13.2×8.0
(Dip14pin)
標準品
(正弦波)
10MHz〜20MHz +12.0
 A : 0 to 60℃   ±0.05ppm
 B : -20 to 70℃ ±0.10ppm
 C : -40 to 85℃ ±0.20ppm
正弦波

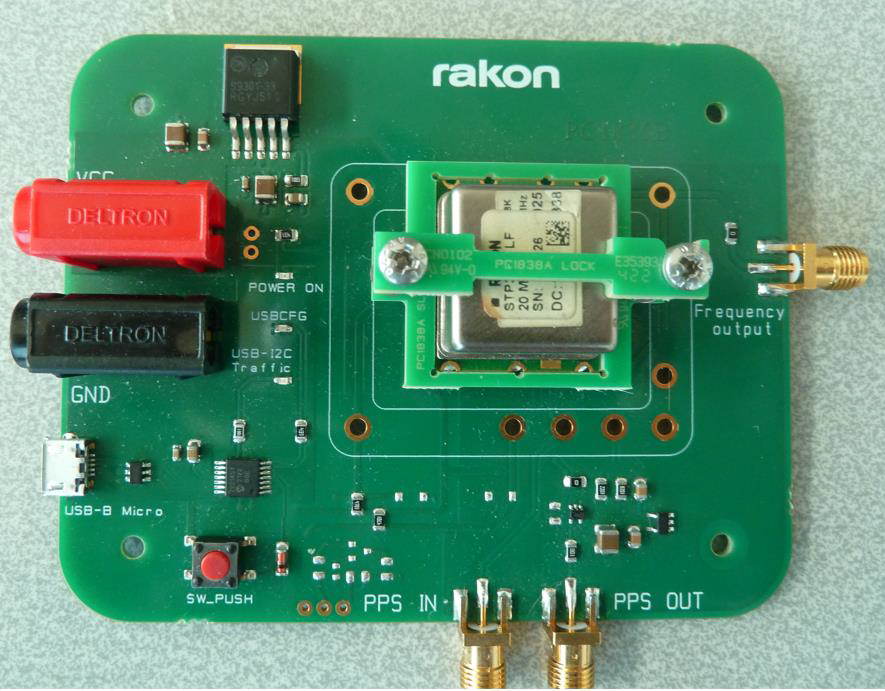

 ★以下のSCカットOCXOは RAKON LIMITED (本社:NZ )の生産製品です。在庫情報は多摩デバイス(日本)での在庫情報です。
 型名  外観    寸法 (m/m)  特長  周波数  電源電圧
(Vdd)
 温度範囲・安定度  出力  データシート
 ★各機種の特性評価試験データ(実測データ)はこちらから
  STP3113LF
  在庫リスト
26.04×26.04×15.57  高精度
SCカット
(矩形波)
 10.000MHz +5.0
< -20〜+70℃   1*e-8p_p
±2.8℃の温度環境での
24時間の安定度: <±1*e-9

 矩形波
( CMOS
TTL)

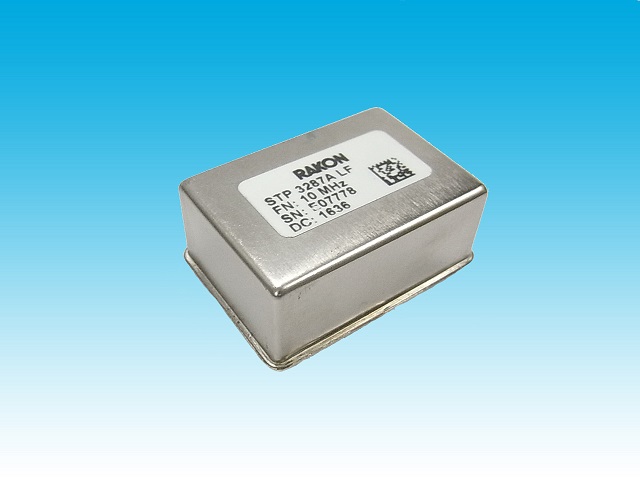

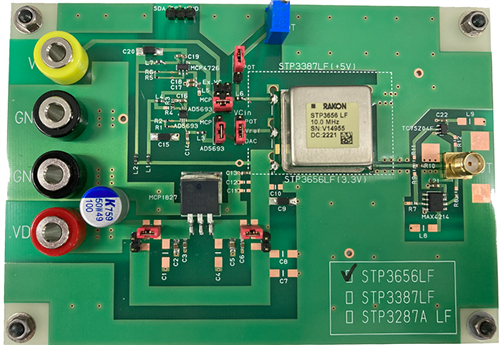

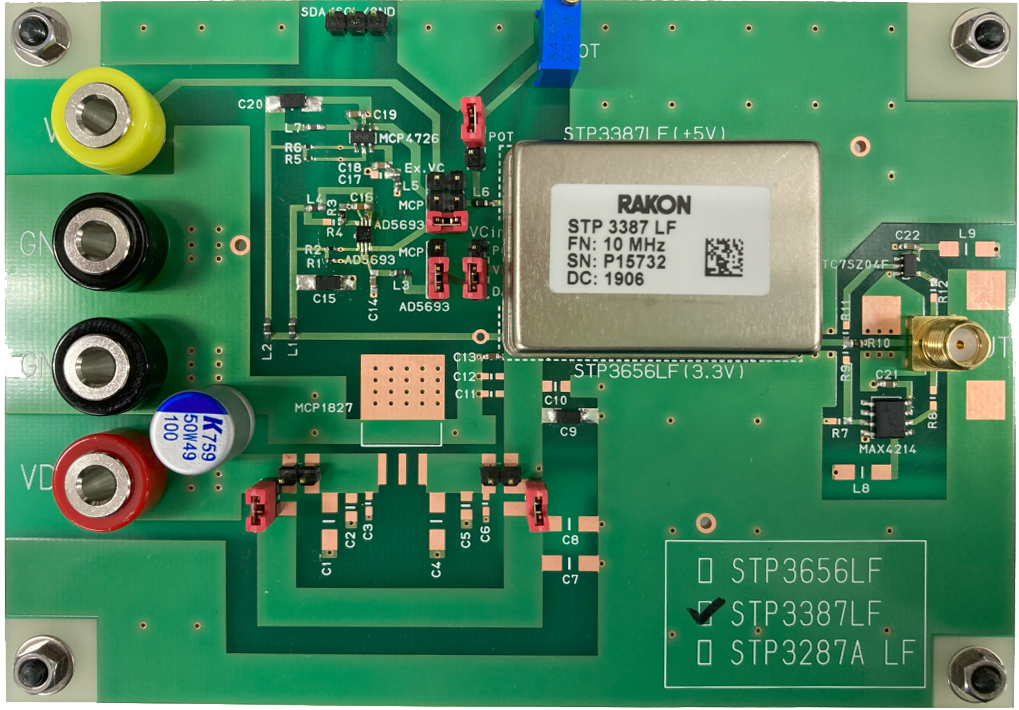

 STP3287ALF
  在庫リスト
 36.1×27.1×15.5 高精度
SCカット
(正弦波)
 10.000MHz  +5.0
-40〜+85℃: < ±3*e-9p_p
 正弦波
  STP3091LF
  在庫リスト
52.0×42.0×19.0  超高精度
SCカット
(正弦波)
 10.000MHz  +12.0
-20〜+70℃ < 5*e-10p_p
10MHz時 10Hzオフセット-138dBc/Hz Typ.
正弦波
低位相ノイズ

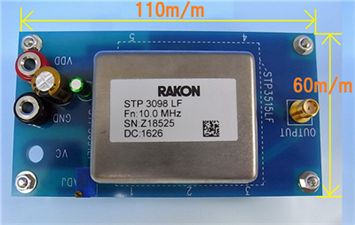

 STP3098LF
  在庫リスト
 52.0×42.0×19.0   超高精度
SCカット
(矩形波)
10.000MHz   +5.0
-20〜+70℃: < 5*e-10p_p
  矩形波
( CMOS
TTL)

  HSO-14 135.50×76.3×84.4  ウルトラ
OCXO
SCカット
(正弦波)
5.000MHz
10.000MHz

 +24.0
 0〜+50℃:  < 5*e-11p_p
Fo:5MHz時 1Hzオフセット-130dBc/Hz
周波数短期安定度(ADEV):10E-14 (1s to 30s)
 正弦波
超低位相
ノイズ
