■ VCXO (電圧制御水晶発振器)


CMOS 3.3V
VCXO
CMOS 5.0V
VCXO
CMOS VCXO
狭い可変幅
差動出力
LVDS VCXO
差動出力
LV-PECL
VCXO
CMOS
リードタイプ
VCXO

  お知らせ事項・ 在庫情報
 ■ 即納!リアルタイムウェブ在庫情報

■カタログ仕様変更について(2016.01.25)
  ・CX204xx-18/CX404xx-18/CX207xx-18シリーズの可変幅の規格を『±65ppm Max』→『±75ppm Max』に変更しています。
  ・CP304xx-1DA/CP404xx-1DA/CL384xx-0DA/CL484xx-0DA の周波数安定度の規格を『±25/30/35ppm以内』→『±50ppm以内』に変更しています。
  RoHS対応状況/梱包荷姿など
 ◆ RoHS/REARCH対応品です。
 ◆ JAMP AIS資料等につきましては都度対応で発行しております。 詳細は弊社営業部までお問合わせ下さい。
 ◆ テーピング梱包は 1Kpcs/1リール、小ロットの場合はテーピングカットでの供給も行っています(在庫品に限り・MOQ=5pcs〜)
  関連情報・新製品情報

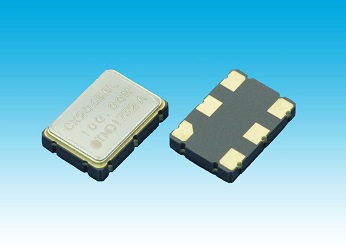

 ■低ジッタ 100MHz VCXO <CX204BA-L>を追加
 ■狭い可変幅のVCXO <CX204-18><CX404-18> シリーズ

 ■高周波 差動 LVDS及び LV-PECL出力のVCXO シリーズ

 ■ 位相ノイズ/位相ジッタの実測データはこちらからご覧頂けます

 <アプリケーション別 推奨型番>

※*印のあるものは型名をクリックすると特性データが表示されます。
New !
  (低ジッタ・低ノイズ特性をご確認頂けます)

 <4K放送 8K放送機器向け VCXO>    <HDTV機器向け VCXO>
 ・LVDS出力低ジッタVCXO
    *CL384BA-0DA-148.351648MHz
 (標準在庫品)
    *CL384BA-0DA-148..500MHz (標準在庫品)
    *CL484BA-0DA-148.351648MHz
 (標準品)
    *CL484BA-0DA-148..500MHz (標準品)
    ・CMOS出力低ジッタVCXO
   *CX204HS-74.175824MHz (標準在庫品)
   *CX204HS-74.250MHz (標準在庫品)
 <放送機器向け27.000MHz >    <音声信号機器 22.1184MHz/24.576MHz>
   ・CMOS低ジッタ/狭い可変幅VCXO
   *CX204HC-18-27.000MHz
 (標準在庫品)
   *CX404HA-18-27.000MHz
 (標準在庫品)
   ・CMOS低ジッタ/広い可変幅VCXO
   *CX204AC-27.000MHz
(標準在庫品)
   CX404HC-27.000MHz
(標準在庫品)
   CX404HC-108.000MHz
(標準在庫品)
     ・CMOS低ジッタ/広い可変幅VCXO 22.1184MHz
   CX204HA-22.1184MHz
(標準在庫品)
 ・CMOS低ジッタ/広い可変幅VCXO 24.576MHz
   CX204BC-24.576MHz
 (標準在庫品)
   *CX404HC-24.576MHz
 (標準在庫品)
 <画像処理機器向け>     <伝送・通信機器向け >
 ・CMOS低ジッタ/広い可変幅VCXO
   *CX204HS-28.63636MHz
 (標準在庫品)
  ・CMOS低ジッタ/狭い可変幅VCXO
   CX207AA-18-28.63636MHz (+5V)
(標準在庫品)
   ・LV-PECL出力低ジッタVCXO
   *CP304BA-1DA-122.880MHz
 (標準在庫品)
 ・LVDS出力低ジッタVCXO
   *CL484BB-0DA-161.1328MHz (標準品)
   *CL484BB-1DA-174.7031MHz (標準品)
 <計測機器・一般産業機器>    <放送機器向け/リードタイプVCXO>
 ・CMOS低ジッタ/広い可変幅VCXO
   CX204HA-10.000MHz
 (標準在庫品)
   CX204BC-16.384MHz
 (標準在庫品)
   CX204AA-32.768MHz (標準在庫品)
   *CX204GS-40.000MHz (標準在庫品)
 ・CMOSさらに低ジッタ/広い可変幅VCXO
   CX204BA-L-100.000MHz
 (標準在庫品)
   CX204BA-L-110.000MHz (標準品)
     ・CMOS/TTL低ジッタ/狭い可変幅VCXO
   *TMV-207AA-18-27.000MHz
 (+5V) (標準品)
   TMV-207AA-18-28.63636MHz
(+5V) (標準品)
   ・CMOS/TTL 低ジッタ/広い可変幅VCXO
   TMV-207ZC-74.175824MHz
 (+5V) (標準品)
   TMV-207ZC-74.250MHz
 (+5V) (標準品)

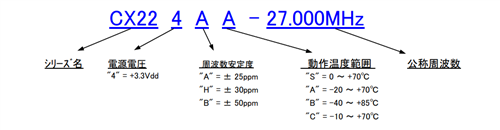

 製品一覧/データシート
 <表面実装> CMOS出力タイプ VCXO
シリーズ名 出力 周波数範囲 周波数
安定度
入力
インピーダンス
動作
温度範囲
寸法 (mm)
( W×L×H )
電源
電圧
可変範囲 データ
シート
 ■ CX207 CMOS 10MHz〜80MHz ±25ppm
±30ppm
±50ppm


(一部周波数により±50ppmのみ)
100kΩ
Min.
S:0〜+70℃
A:-20〜+70℃
B:-40〜+85℃
7.0×5.0×1.8 +5.0Vdd VC=
±100ppm
Min.
 ■ CX204
  *位相ノイズデータ
10MHz〜160MHz 7.0×5.0×1.8 +3.3Vdd
 ■ CX404 5.0×3.2×1.3
 ■ CX204-U New ! 1MHz〜126MHz  5MΩ
Min.

7.0×5.0×1.8   VC=
±100ppm
Min.


(一部周波数により±80ppm Min.)
  ■ CX404-U New ! 5.0×3.2×1.3
  ■ CX204-L New !
 *低ノイズ 100MHz
30MHz〜170MHz  10MΩ
Min.
7.0×5.0×1.8
  ■ CX404-L New !
 *低位相ノイズ
 5.0×3.2×1.3
 ■ CX207-18
 *狭可変幅
10MHz〜80MHz ±25ppm
±30ppm
±35ppm
5MΩ
Min.
7.0×5.0×1.8 +5.0Vdd VC=
±75ppm Max.
(±60〜70ppm Typ.)
狭可変幅
 ■ CX204-18
 *狭可変幅
 *位相ノイズデータ
10MHz〜80MHz 7.0×5.0×1.8 +3.3Vdd
 ■ CX404-18
 *狭可変幅
10MHz〜80MHz 5.0×3.2×1.3
 ■ CP304-1DA LV-PECL 30MHz〜170MHz ±50ppm 10MΩ
Min.
S:0〜+70℃
A:-20〜+70℃
B:-40〜+85℃
7.0×5.0×1.8 APR=
±50ppm

Min.
 ■ CP404-1DA 5.0×3.2×1.3
 ■ CL384-0DA

*位相ノイズデータ
 LVDS   40MHz〜170MHz  5MΩ
Min.
S:0〜+70℃
A:-20〜+70℃
B:-40〜+85℃
7.0×5.0×1.8 APR=
±50ppm

Min.
 ■ CL484-0DA 5.0×3.2×1.3
  ■ CL384-1DA 30MHz〜200MHz   1MΩ
Min.

S:0〜+70℃
A:-20〜+70℃
B:-40〜+85℃
 7.0×5.0×1.8 APR=
±50ppm

Min.

  ■ CL484-1DA  5.0×3.2×1.3
  <リードタイプ> CMOS出力タイプ VCXO
 シリーズ名  出力  周波数範囲  周波数
安定度
 入力
インピーダンス
 動作
温度範囲
 寸法 (mm)
( W×L×H )
 電源
電圧
 可変範囲 データ
シート
 ■ TMV-207 CMOS  10MHz〜80MHz  ±25ppm
±30ppm
±50ppm
100kΩ
Min.

S:0〜+70℃
A:-20〜+70℃
B:-40〜+85℃

 DIP-14pin  +5.0Vdd  VC=
±100ppm
Min.


 ■ TMV-207-18
 放送機器向け
CMOS   27.000MHz
28.63636MHz
±25ppm
±30ppm
±50ppm
 5MΩ
Min.
 DIP-14pin  +5.0Vdd  VC=
±60〜65ppm
Typ.

 ■ TMV-204  CMOS   10MHz〜160MHz ±25ppm
±30ppm
±50ppm
100kΩ
Min.

 DIP-14pin +3.3Vdd    VC=
±100ppm
Min.


 ■ TMV-204-18
 放送機器向け
 CMOS 27.000MHz ±20ppm
±30ppm
±35ppm
  5MΩ
Min.
 DIP-14pin +3.3Vdd   VC=
±60〜65ppm
Typ.



 ※ カスタム仕様についてはお問い合わせ下さい。



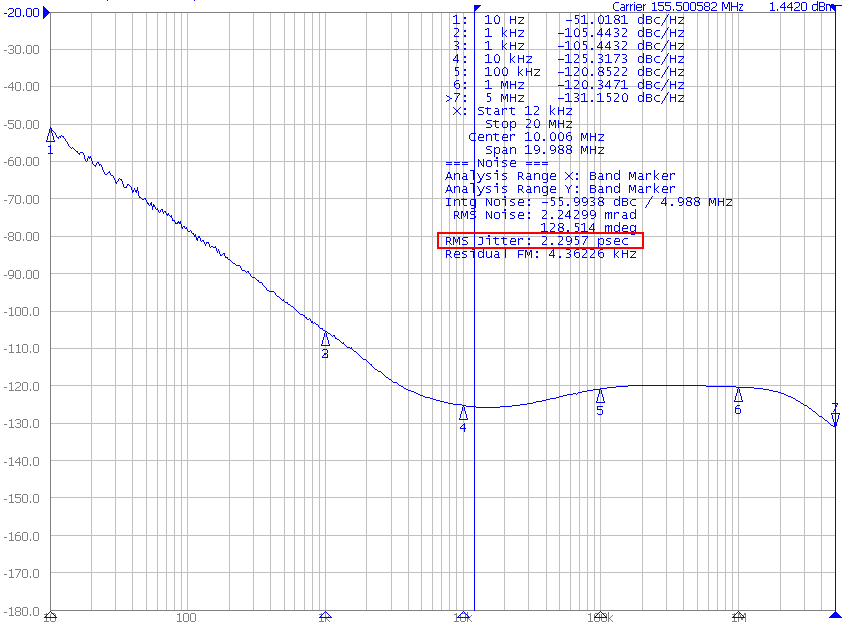

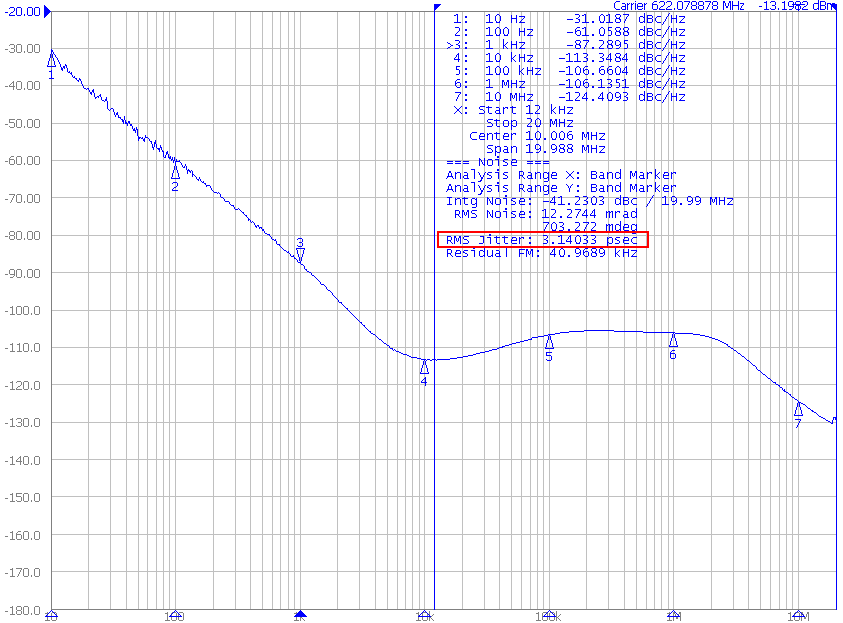

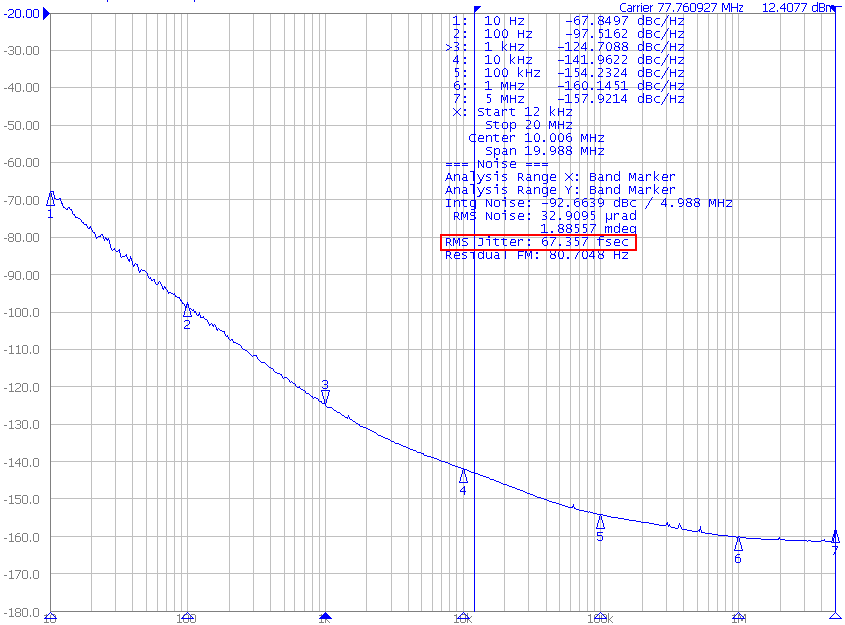

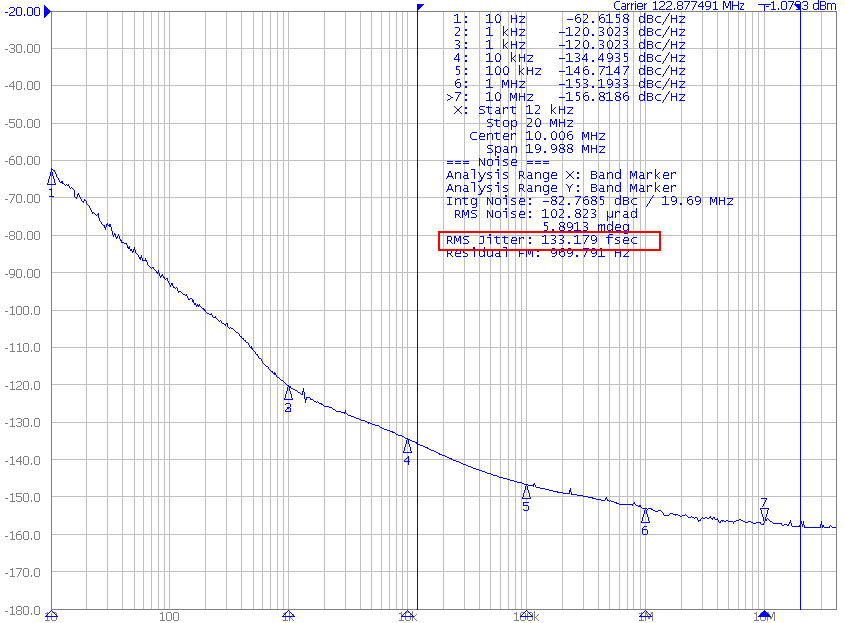

■ 電圧制御水晶発振器 (VCXO) 位相ノイズ実測例 (代表特性)  * クリックで拡大します

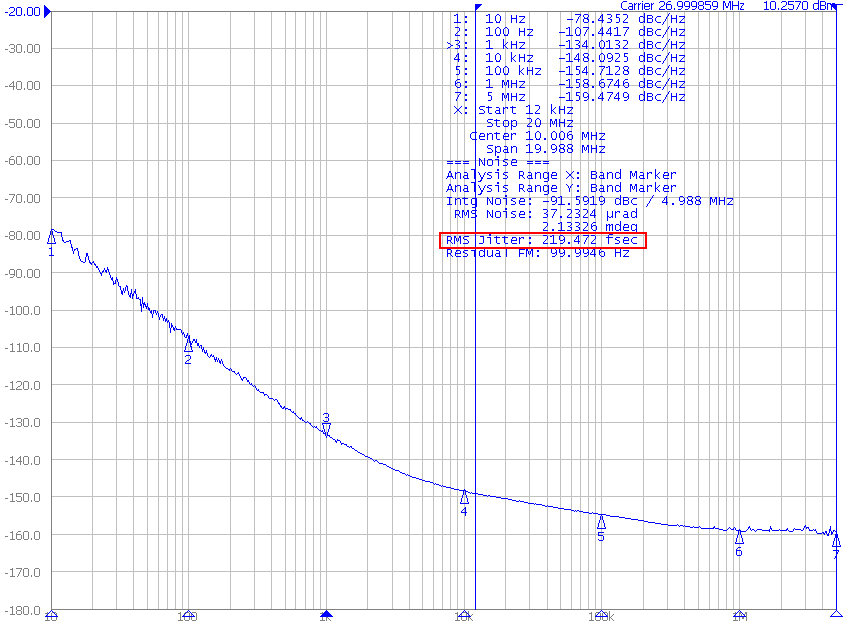

<CX204AC-27MHz>
* 位相ジッタ:219fs (12kHz〜20MHz)

<CX204HC-18-27MHz>
* 位相ジッタ:153fs (12kHz〜20MHz)

<CX204HS-74.175824MHz>
* 位相ジッタ:115fs (12kHz〜20MHz)
<CL384BA-0DA -148.351648MHz>
* 位相ジッタ:116fs (12kHz〜20MHz)
<CP304-1DA-122.880MHz>
* 位相ジッタ:299fs (12kHz〜20MHz)
