時計用 32.768kHz発振器・振動子

32.768kHz 水晶振動子

● 水晶振動子 (32.768kHz)

シリーズ名
データシート

外観 サイズ (m/m)

周波数
(kHz)

常温偏差(ppm)
負荷容量 (pF)
温度範囲(℃)

ESR(kΩ)
[Typ./ Max]

アプリ
ノート

CC4V-T1A

5.0 x 1.9 x 0.9





32.768

±20/ ±100
6.0/7.0/9.0/12.5
-40〜+85-/40〜+125/-55〜+125

50 / 65

32.768kHz データシート

(英)

CM7V-T1A
32.768kHz データシート

3.2 x 1.5 x 0.65

±20/ ±100
4.0/6.0/7.0/9.0/12.5
-40〜+85-/40〜+125/-55〜+125

50 / 70

32.768kHz データシート
(英)

CM8V-T1A
 32.768kHz データシート

2.0 x 1.2 x 0.6 55 / 70

32.768kHz データシート
(英)

CM8V-T1A 0.3
 32.768kHz

32.768kHz 2.0 x 1.2 x 0.35 -- / 90

32.768kHz データシート
(英)

CM9V-T1A
 32.768kHz

32.768kHz 1.6 x 1.0 x 0.5 65 / 70

32.768kHz データシート
(英)

CM9V-T1A 0.3
 32.768kHz データシート

32.768kHz 1.6 x 1.0 x 0.35 -- / 90

32.768kHz データシート
(英)

≪参考情報≫★『マイコンの外付け振動子』から『XTAL子内蔵RTC』への切り替えについて>
(リアルタイムクロックモジュールのサイトへ移動します)

32.768kHz/100kHz クロック水晶発振器

水晶発振器 OM-7604-C7●水晶発振器 (32.768kHz/100kHz) (クロック・低消費電流)
シリーズ名
(データシート)

周波数
(kHz)

サイズ
(mm)

電圧(V)
(3V時電流
・μA)

常温周波数
偏差
(ppm)

温度範囲
(℃)

アプリ
ノート

OM-7604-C7

32.768kHzクロック データシート(日)

32.768
kHz

3.2×1.5
×0.7

+1.2~+5.5
(0.5uA)

±20
ppm

TA:
-40〜+85
TB:
-40〜+125

32.768kHzクロック データシート
(英)

OM-7605-C8

32.768kHzクロック データシート(日)

2.0×1.2
×0.7

+1.6~+5.5
(0.65uA)

32.768kHzクロック データシート
(英)

OM-7605-C9

32.768kHzクロック データシート(英)

1.6×1.0
×0.6

+1.6~+5.5
(0.65uA)

32.768kHzクロック データシート
(英)

OM-0100-C7

32.768kHzクロック データシート(日)

100.000
kHz

3.2×1.5
×0.7

+1.2~+5.5
(0.75uA)

±20
ppm

TA:
-40〜+85

32.768kHzクロック データシート
(英)

OM-0100-C8

32.768kHzクロック データシート(日)

2.0×1.2
×0.7

+1.6~+5.5
(0.95uA)

±100
ppm

32.768kHzクロック データシート
(英)

OV-7604-C7

32.768kHzクロック データシート(英)

32.768
kHz

3.2×1.5
×1.0

+1.2~+5.5
(0.5uA)
+1.2~+5.5
(0.5uA)

±20
ppm

TA:
-40〜+85
TB:
-40〜+125


(英)

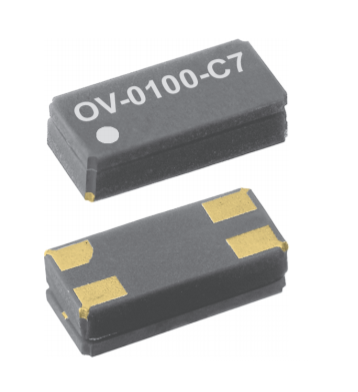

OV-0100-C7
32.768kHzクロック データシート(英)

100.000
kHz

3.2×1.5
×1.0

+1.2~+5.5
(0.75uA)

±20
ppm

TA:
-40〜+85

32.768kHzクロック データシート
(英)

OV-0100-C8

32.768kHzクロック データシート(英)

2.0×1.2
×0.85

+1.6~+5.5
(0.95uA)

±100
ppm

32.768kHzクロック データシート
(英)

※ 常温偏差は+25℃での周波数偏差です。動作温度範囲での温度特性は 音叉型水晶振動子の温度特性 です。

≪OMから始まる型番と OVから始まる型番の違い≫
  ・OM-xxx ....... パッケージのリッド(上蓋)がメタル
  ・OV-xxx ....... パッケージのリッド(上蓋)がセラミック
OMの方が新しいバージョンですが、OVで承認を取られているユーザー向けに
セラミックリッド品も継続しています。電気的特性は同じです。
新規案件では OM-xxx のシリーズを推奨。

オーダー情報(型番指定方法・テーピング数量)

・テーピング単位: 1,000pcs/1リール、または 3,000pcs/1リール
 または (テーピングカット)

<型番指定方法>
OM-7604-C7 での例
OM-7604-C7 ±20ppm TA QC  ( 常温偏差:±20ppm TA:-40〜+85℃ QC:一般産業用途 )
OM-7604-C7 ±20ppm TB QA ( 常温偏差:±20ppm TB:-40〜+125℃ QA:車載用途 AEC-Q200 )



CM8V-T1A での例
CM8V-T1A 32.768kHz 7.0pF ±20ppm TA QC
   ( 負荷容量:7.0pF 常温偏差:±20ppm TA:-40〜+85℃ QC:一般産業用途)
CM8V-T1A 32.768kHz 7.0pF ±20ppm TB QA
   ( 負荷容量:7.0pF 常温偏差:±20ppm TB:-40〜+125℃ QA:車載用途 AEC-Q200 )

MSL(湿度感度レベル)について

 シリーズ  MSLレベル

 OV-7604-C7, OM7604-C7, OM-7605-C8,
 OV-0100-C7, OM-0100-C7, OV-0100-08,
 OM-0100-C8、CM8V-T1A, CM8V-T1A 0.3,
 CM9V-T1A, CM9V-T1A 0.3
(このページに記載のすべての製品)

 MSLレベル =1(30℃ 85%RH以下の条件下で無制限)

参考情報

時計用32.768kHz 音叉型水晶振動子の温度特性について(リアルタイムクロックモジュールのサイトへ移動します)
お取り扱い上の注意
