Xilinx / Spartan-6 FPGA GTP トランシーバー用リファレンスクロック の要求仕様と各シリーズの位相ノイズは以下になります。
 ※通信規格により要求仕様が異なる場合がありますので、詳細はメーカーのデータシート等でご確認下さい。
クロック
周波数
Spartan-6 GTPトランシーバー
リファレンスクロック要求仕様
CL20Vxx(+2.5V)
CL50Vxx(+2.5V)
CL204xx(+3.3V)
CL504xx (+3.3V)
CL28Vxx(+2.5V)
CL58Vxx(+2.5V)
CL284xx(+3.3V)
CL584xx (+3.3V)
CL20Vxx-1(+2.5V)
CL50Vxx-1 (+2.5V)
CL204xx-1(+3.3V)
CL504xx-1 (+3.3V)

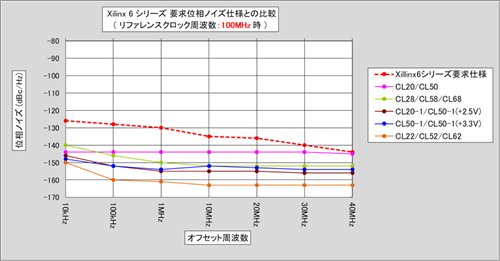

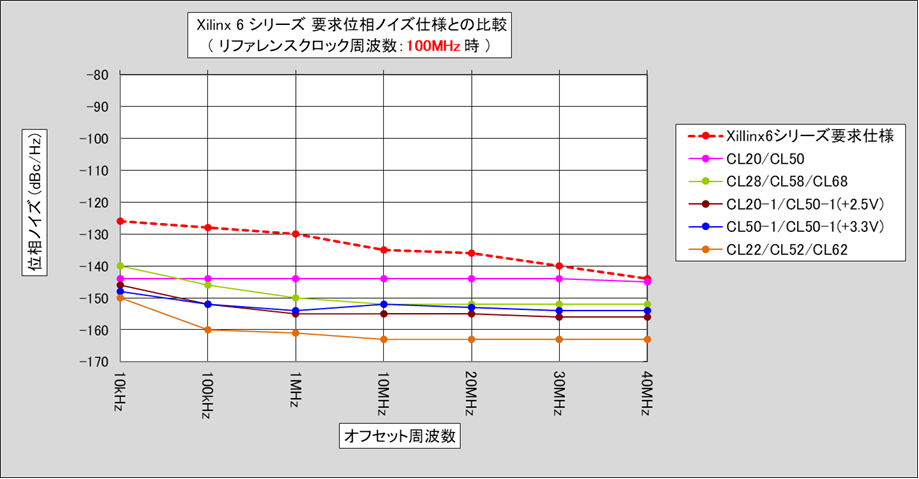

100MHz 10kHzオフセット:
100kHzオフセット:
1MHzオフセット:
10MHzオフセット:
20MHzオフセット:
30MHzオフセット:
40MHzオフセット:
-126 dBc/Hz以下
-128 dBc/Hz以下
-130 dBc/Hz以下
-135 dBc/Hz以下
-136 dBc/Hz以下
-140 dBc/Hz以下
-144 dBc/Hz以下
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-145 dBc/Hz Typ.
-140 dBc/Hz Typ.
-146 dBc/Hz Typ.
-150 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-146 dBc/Hz Typ.
-152 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-156 dBc/Hz Typ.
-156 dBc/Hz Typ.
-148 dBc/Hz Typ.
-152 dBc/Hz Typ.
-154 dBc/Hz Typ.
-152 dBc/Hz Typ.
-153 dBc/Hz Typ.
-154 dBc/Hz Typ.
-154 dBc/Hz Typ.

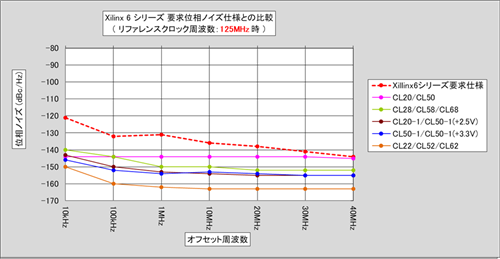

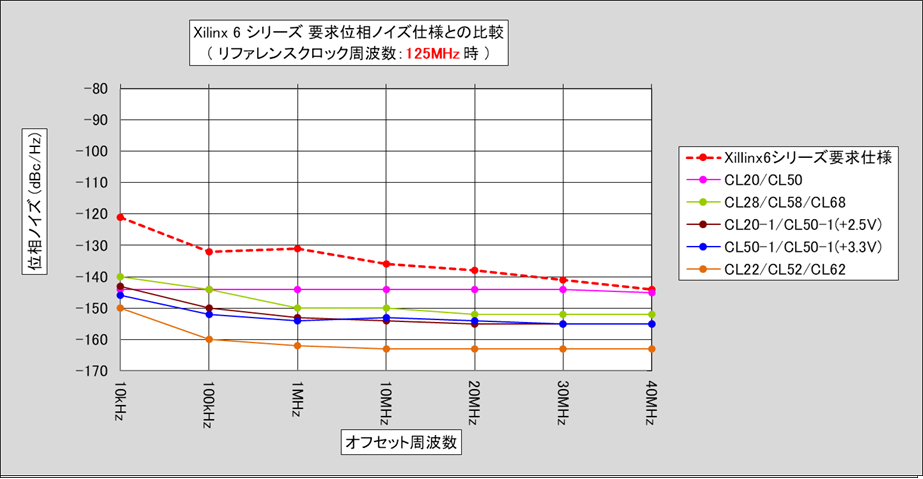

125MHz 10kHzオフセット:
100kHzオフセット:
1MHzオフセット:
10MHzオフセット:
20MHzオフセット:
30MHzオフセット:
40MHzオフセット:
-121 dBc/Hz以下
-132 dBc/Hz以下
-131 dBc/Hz以下
-136 dBc/Hz以下
-138 dBc/Hz以下
-141 dBc/Hz以下
-144 dBc/Hz以下
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-145 dBc/Hz Typ.
-140 dBc/Hz Typ.
-144 dBc/Hz Typ.
-150 dBc/Hz Typ.
-150 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-143 dBc/Hz Typ.
-150 dBc/Hz Typ.
-153 dBc/Hz Typ.
-154 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-146 dBc/Hz Typ.
-152 dBc/Hz Typ.
-154 dBc/Hz Typ.
-153 dBc/Hz Typ.
-154 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.

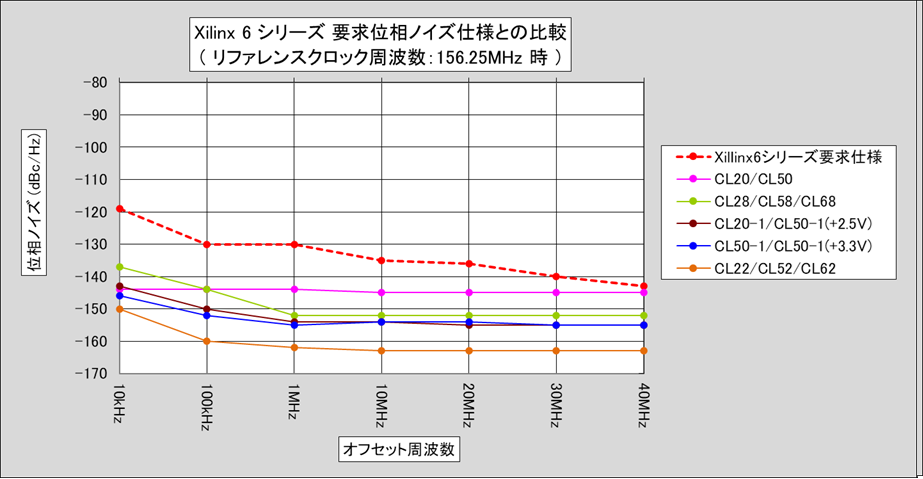

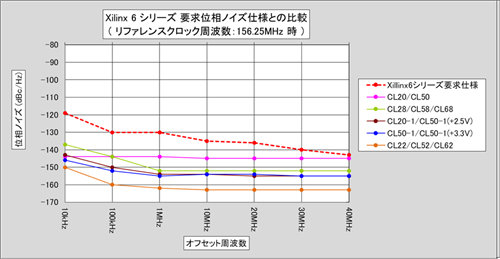

156.25MHz 10kHzオフセット:
100kHzオフセット:
1MHzオフセット:
10MHzオフセット:
20MHzオフセット:
30MHzオフセット:
40MHzオフセット:
-119 dBc/Hz以下
-130 dBc/Hz以下
-130 dBc/Hz以下
-135 dBc/Hz以下
-136 dBc/Hz以下
-140 dBc/Hz以下
-143 dBc/Hz以下
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-144 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-137 dBc/Hz Typ.
-144 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-152 dBc/Hz Typ.
-143 dBc/Hz Typ.
-150 dBc/Hz Typ.
-154 dBc/Hz Typ.
-154 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.
-146 dBc/Hz Typ.
-152 dBc/Hz Typ.
-155 dBc/Hz Typ.
-154 dBc/Hz Typ.
-154 dBc/Hz Typ.
-155 dBc/Hz Typ.
-155 dBc/Hz Typ.

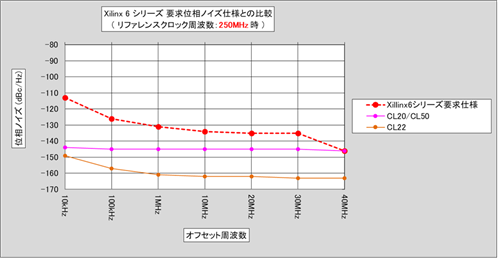

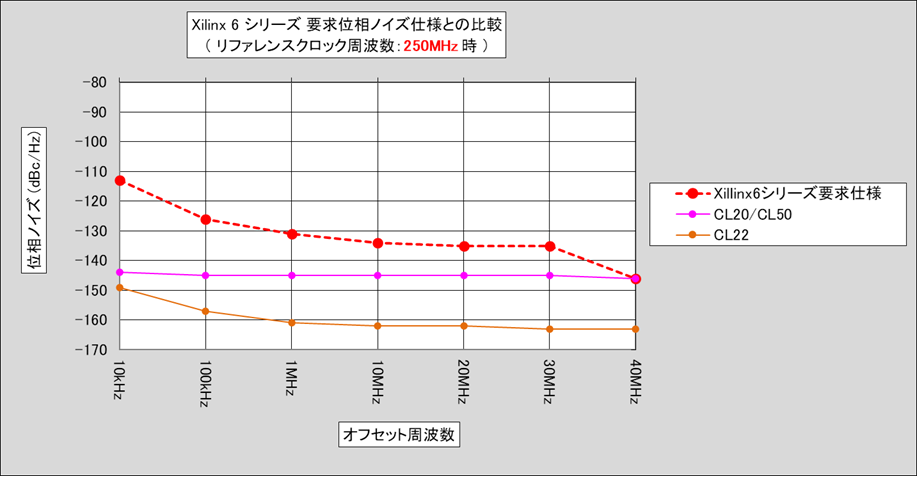

250MHz 10kHzオフセット:
100kHzオフセット:
1MHzオフセット:
10MHzオフセット:
20MHzオフセット:
30MHzオフセット:
40MHzオフセット:
-113 dBc/Hz以下
-126 dBc/Hz以下
-131 dBc/Hz以下
-134 dBc/Hz以下
-135 dBc/Hz以下
-135 dBc/Hz以下
-136 dBc/Hz以下
-144 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
-145 dBc/Hz Typ.
- - -

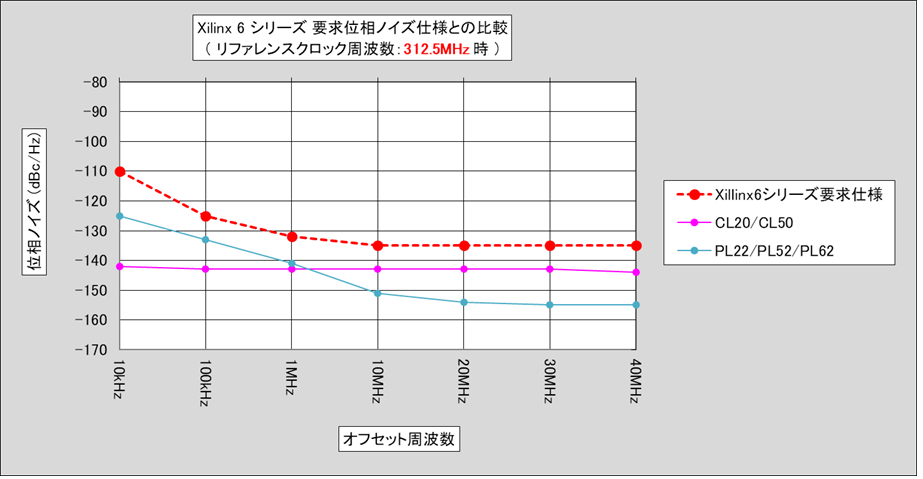

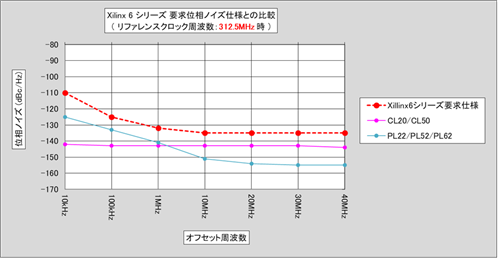

312.5MHz  10kHzオフセット:
100kHzオフセット:
1MHzオフセット:
10MHzオフセット:
20MHzオフセット:
30MHzオフセット:
40MHzオフセット:

-110 dBc/Hz以下
-125 dBc/Hz以下
-132 dBc/Hz以下
-135 dBc/Hz以下
-135 dBc/Hz以下
-135 dBc/Hz以下
-135 dBc/Hz以下
-142 dBc/Hz Typ.
-143 dBc/Hz Typ.
-143 dBc/Hz Typ.
-143 dBc/Hz Typ.
-143 dBc/Hz Typ.
-143 dBc/Hz Typ.
-144 dBc/Hz Typ.
- - -
