~ファンの風の当たる環境で効果の大きいドラフトカバー ~
 ( 14x9mm, 9x7mm サイズの小型OCXO用)


小型SMDタイプのOCXO用のドラフトカバーをご用意しています。
特に基板上でファンを使用している環境ではドラフトカバーを取り付けることで小型OCXOの安定度が向上します。
短期的な周波数揺らぎが小さく抑えられ、またファンの回転数が変わったり、オンオフの際の影響も小さく抑えられる
ようになり、良好な結果が得られます。

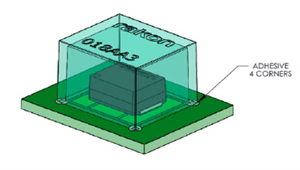

( ドラフトカバーの取付方法 )
基板にポッチ穴を設定して取り付けは4コーナーを接着剤で固定します。






特に実装基板上でファンの電源がオン・オフする環境では、カバーの有無で安定度に大きく影響が出ます。
↓こちらは1m/sの風速で、オン・オフを繰り返した場合の周波数変動の影響の実測グラフです。
   ( 左側:カバー無しの場合/右側:カバー付きの場合 )






ドラフトカバーの外形寸法やご使用方法詳細は以下ご参照下さい。

 ★ 小型表面実装OCXO ご使用ガイダンス
