｜CMOS出力・電圧制御水晶発振器(VCXO)｜

電圧制御水晶発振器『CX224』『CX424』シリーズ
7050・5032サイズ／10MHz～80MHz／+3.3V



SPXO・パッケージサイズ：① CX224：7.0×5.0×1.8mm
　　　　　　　　　　② CX424：5.0×3.2×1.4mm
・周波数範囲：10MHz～80MHz
・電源電圧：+3.3V
・周波数可変幅：±100ppm Min. (VC=+1.65V±1.5V)
・VC入力インピーダンス： 5MΩ Min.

VCXOシリーズの在庫情報はこちらから

◆水晶振動子の源発振（基本波）を用いているためジッタ特性に優れています。
◆VC入力インピーダンスが『5MΩ Min.』と高く使いやすい仕様です。
◆放送機器向けの27MHzなどを中心に周波数をラインアップしています。

・ 特性データ

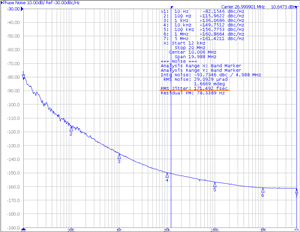

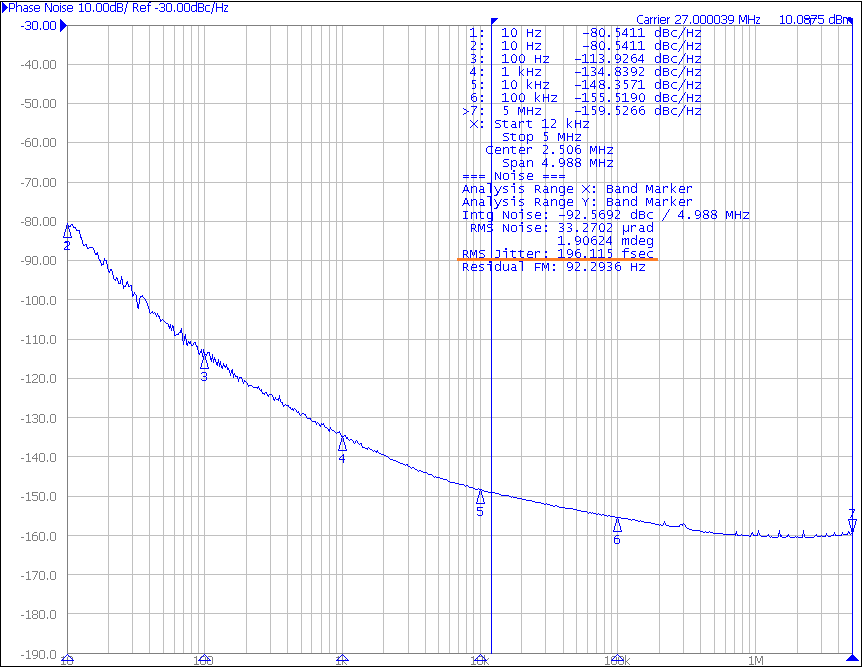

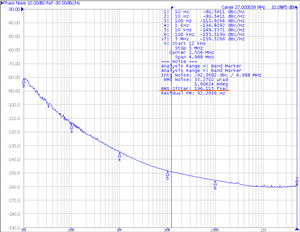

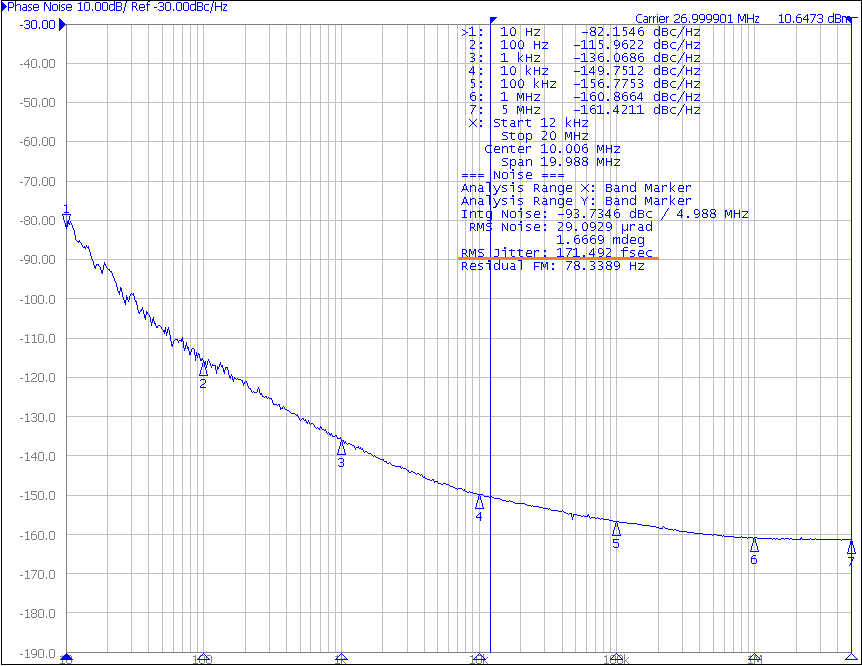

・位相ノイズ及び位相ジッタ特性 ( 27.000MHzの例 )

・CX224xx-27.000MHz ・CX424xx -27.000MHz


・位相ジッタ = 0.2ps Typ.
(ｵﾌｾｯﾄ 12kHz～5MHzにて）


・位相ジッタ = 0.20ps Typ.
(ｵﾌｾｯﾄ 12kHz～5MHzにて）

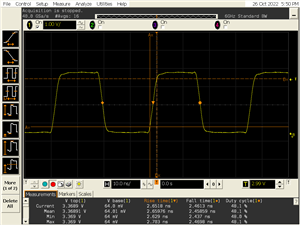

・出力波形特性

・CX224xx-27.000MHz ・CX424xx -27.000MHz


Tr=2.6ns Typ. / Tf=2.4ns Typ.  /Duty=48~49% Typ.
(負荷条件=15pF)


Tr=2.7ns Typ. / Tf=2.5ns Typ.  /Duty=48~49% Typ.
(負荷条件=15pF)

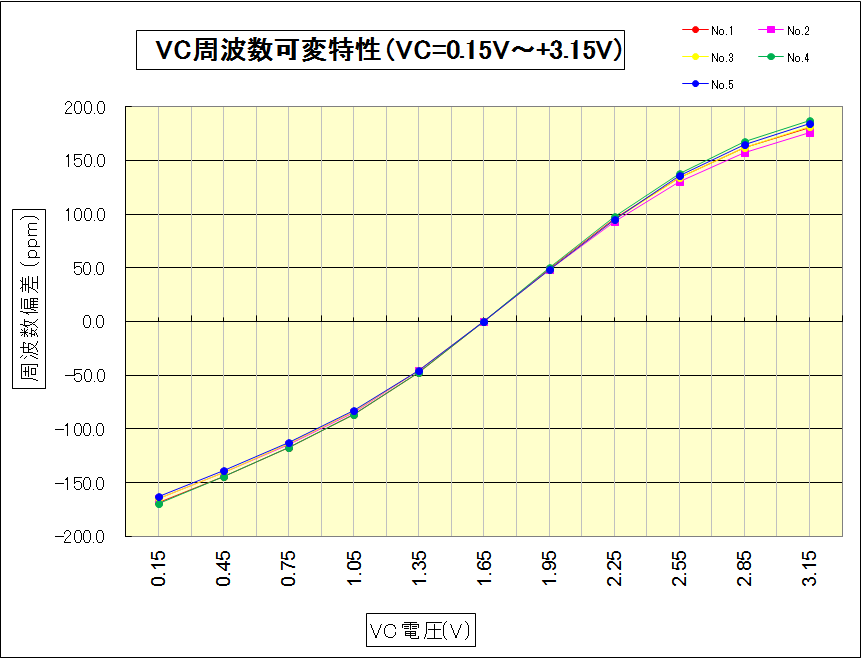

・周波数可変幅特性例

・CX224xx -27.000MHz
