TCXO | 10MHz〜250MHz | ±2ppm＠-40〜+85℃ |

カスタイム周波数にも対応可能なプログラマブルタイプの TCXO
　※±2ppm以内＠-40〜+85℃

周波数：10MHz〜250MHzに対応する CMOS出力レベルのTCXOです。
プログラマブルタイプのため周波数範囲内の任意の特殊な周波数にも対応可能です。
位相ジッタ：1ps以下と良好なジッタ特性で、±2ppm以内＠-40〜+85℃の安定度です。

データシート
シリーズ名

TC750　（固定タイプ）
TCV750　（VCタイプ）
パッケージサイズ 7.0×5.0×2.5mm
周波数範囲 10.000MHz〜250.000MHz
電源電圧 +2.5V または +3.3V
初期周波数偏差

±2ppm以内（＠+25℃）
 ( 固定タイプの場合：#1=GNDにて。
　VCタイプの場合は：VC=+1.5Vにて）

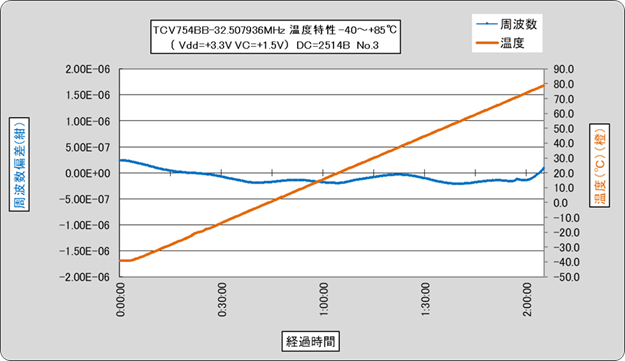

周波数温度特性

A :±1ppm 以内 ＠-40〜+85℃
B :±2ppm 以内 ＠-40〜+85℃
C: ±3ppm 以内 ＠-40〜+85℃
出力レベル CMOS レベル
消費電流

(+3.3Vdd／15pF負荷時）
・10MHz〜50MHz        ：　36mA Max.
・50.1MHz〜125MHz   ：　40mA Max.
・125.1MHz〜200MHz ：　44mA Max.

周波数可変幅
 (TCV750のみ）

 ±8ppm Min.  (VC=+1.5V ±1.0Vにて）
パッケージサイズ 7.0×5.0×2.5mm
位相ジッタ 0.8ps Typ.  (@12kHz〜20MHzオフセット）

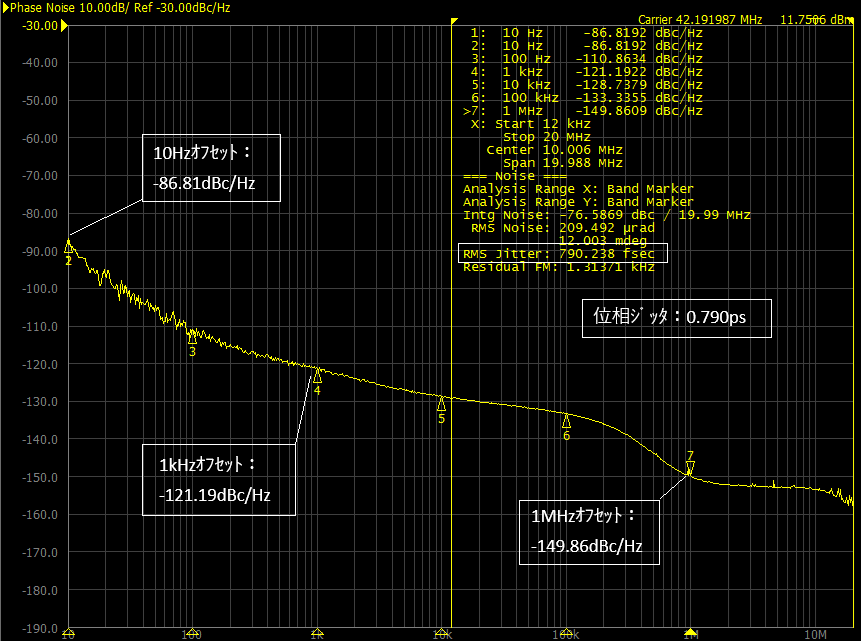

位相ノイズ特性例
