放送機器向け・可変幅を狭めてジッタ特性を改善したVCXO(27MHz)

放送機器向け27MHzVCXO 。可変幅を抑制しジッタ特性を改善。

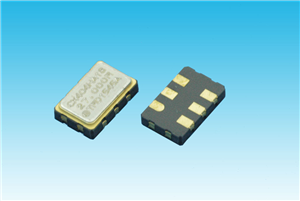

【外形寸法】
  CX204**-18 = 7.0×5.0×1.8mm
  CX404**-18 = 5.0×3.2×1.4mm



HDTV用途向けにフェーズロックループ回路に組み込まれた際のジッタ性能を
大幅に改善したVCXO の各シリーズです。可変幅を大きく取る必要が無く、むしろ
狭めたい放送機器のアプリケーションに最適なVCXOです。
位相ノイズの近傍特性も通常品よりも優れています。

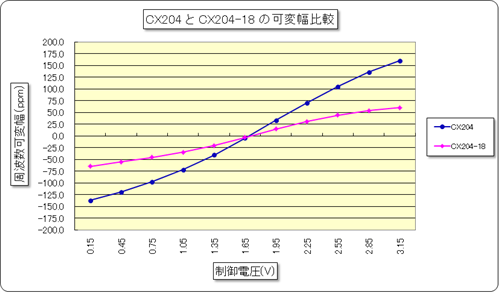

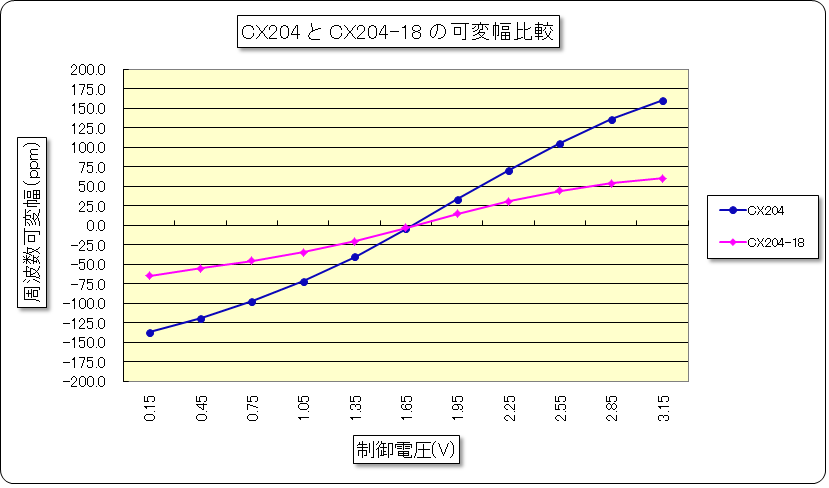

★通常品(CX224シリーズ)との周波数可変幅の比較

(クリックで拡大)

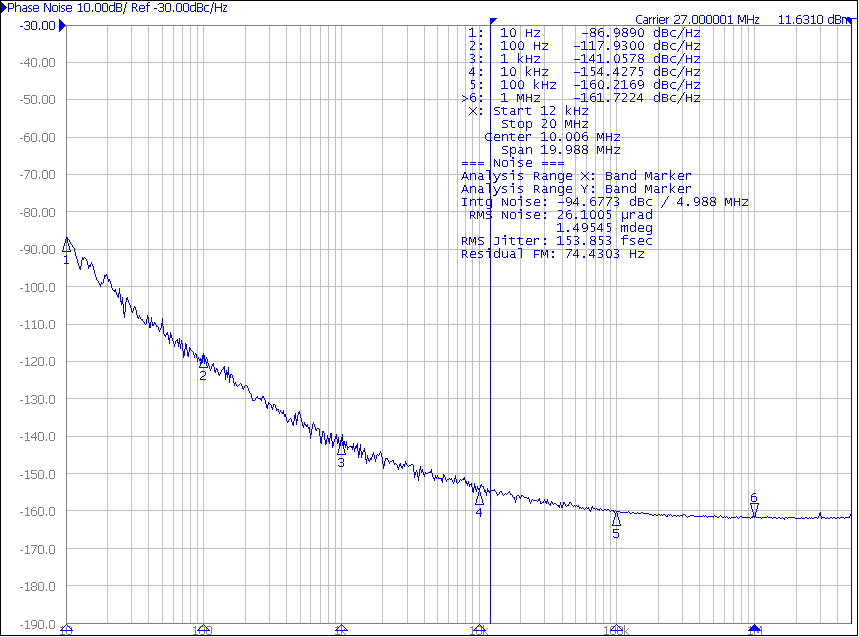

★CX204-18/CX404-18シリーズ位相ノイズ特性

(クリックで拡大)
