低ノイズ LV-PECLクロック

より低ノイズ (60fs＠Fo=125MHz) のLV-PECL クロック水晶発振器



★ 低ジッタ 60fs (@125MHz) 及び 45fs (@150MHz)  の差動LV-PECL出力クロック



　LV-PECLクロック

・CP210シリーズ---- 25MHz〜99.999MHz
・CP220シリーズ ---- 100MHz〜200MHz



従来品よりも大幅にノイズを低減した LV-PECL出力クロックの新シリーズです。
電源電圧は +3.3Vdd 及び +2.5Vdd。
近傍の位相ノイズにも優れた大きめのサイズの 7.0×5.0mm をラインアップしています。
即納の在庫ラインアップ はこちらから。

CP220シリーズ（7x5mm) の即納在庫情報



・位相ジッタ特性（各サンプルでの特性例）

CP214BB-60.000MHz　( +3.3Vdd/LV-PECL ) CP224BC-125.000MHz　( +3.3Vdd/LV-PECL )

低ジッタ LV-PECLクロック　位相ノイズ特性

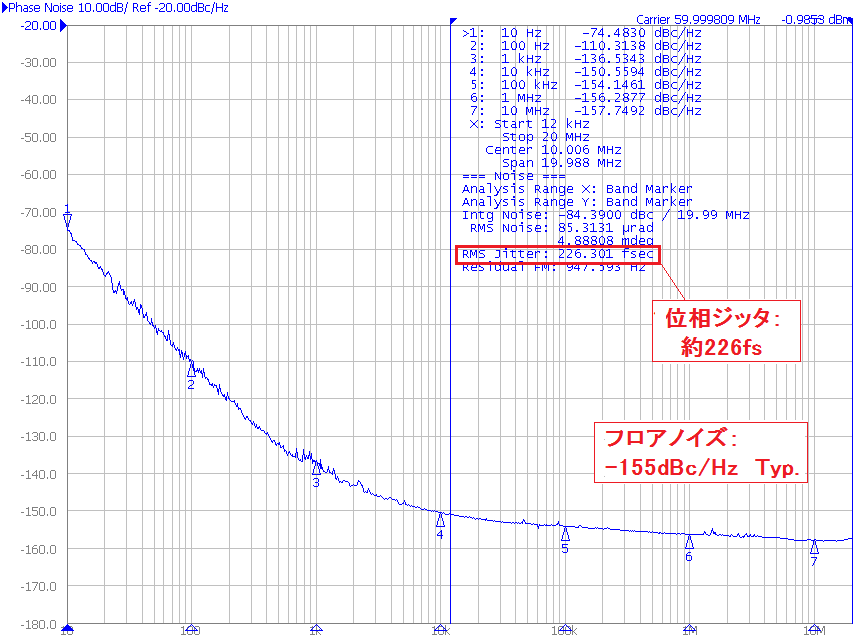

※位相ジッタ：約226fs

低ジッタ LV-PECLクロック　位相ノイズ特性

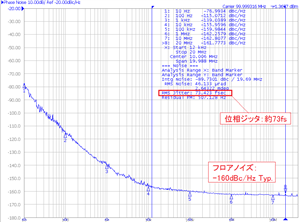

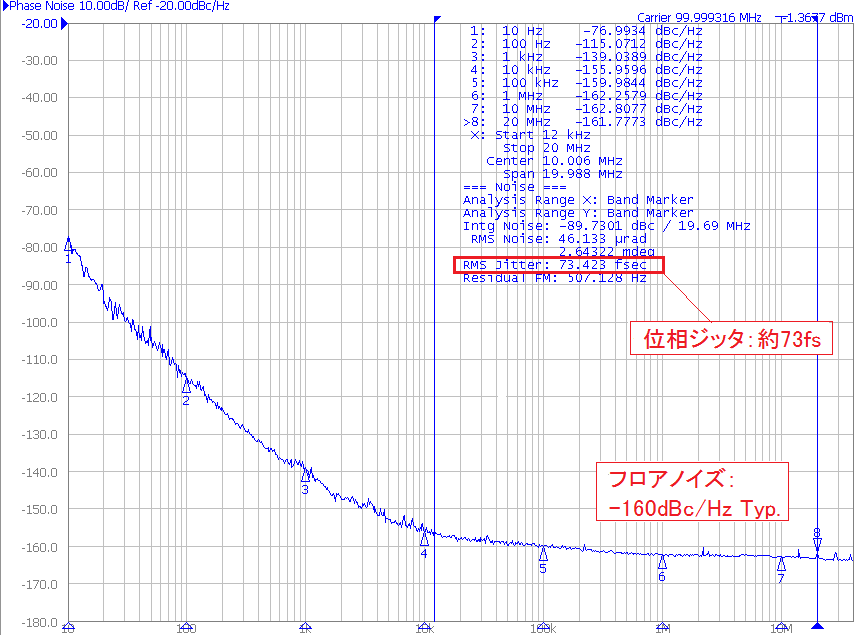

※ 位相ジッタ：約73fs
CP224BC-125.000MHz　(+3.3Vdd/LV-PECL) CP224BC-150.000MHz　(+3.3Vdd/LV-PECL)

低ジッタ LV-PECLクロック　位相ノイズ特性

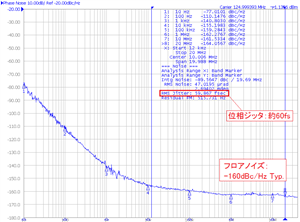

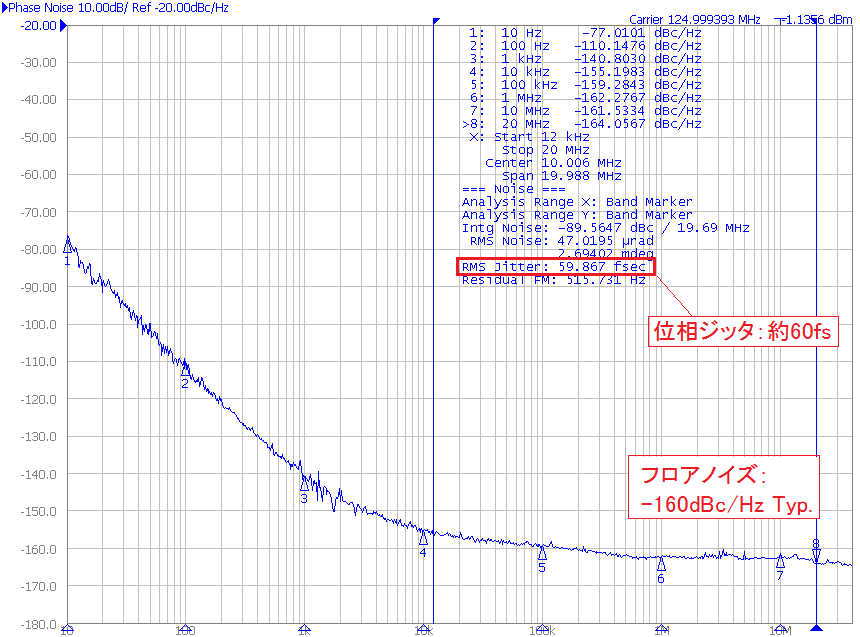

※ 位相ジッタ：約60fs

低ジッタ LV-PECLクロック　位相ノイズ特性

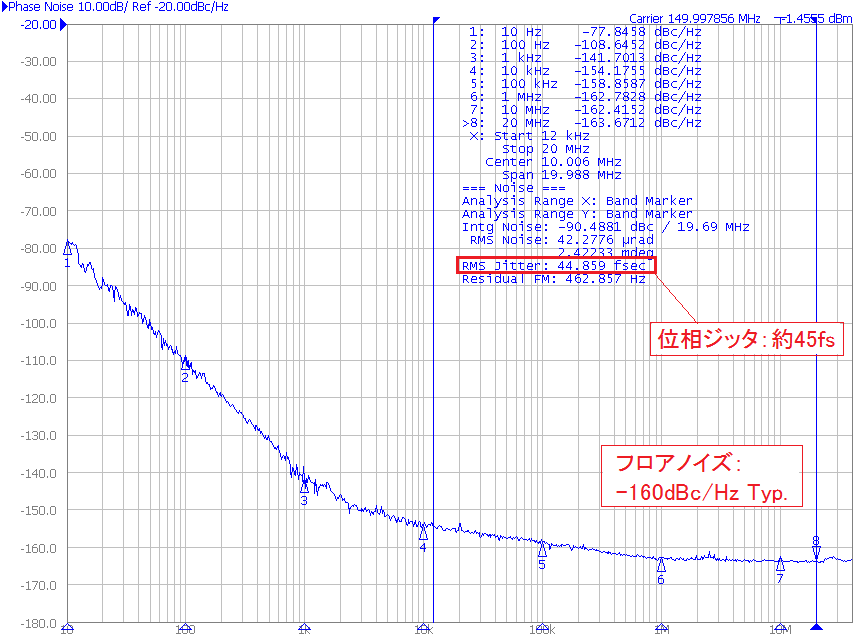

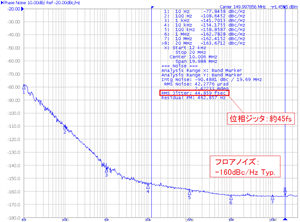

※ 位相ジッタ：45fs
CP22VCA-200.000MHz　(+2.5Vdd/LV-PECL)

低ジッタ LV-PECLクロック　位相ノイズ特性

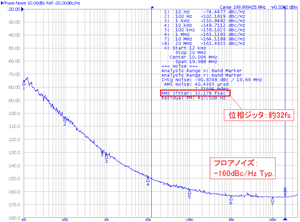

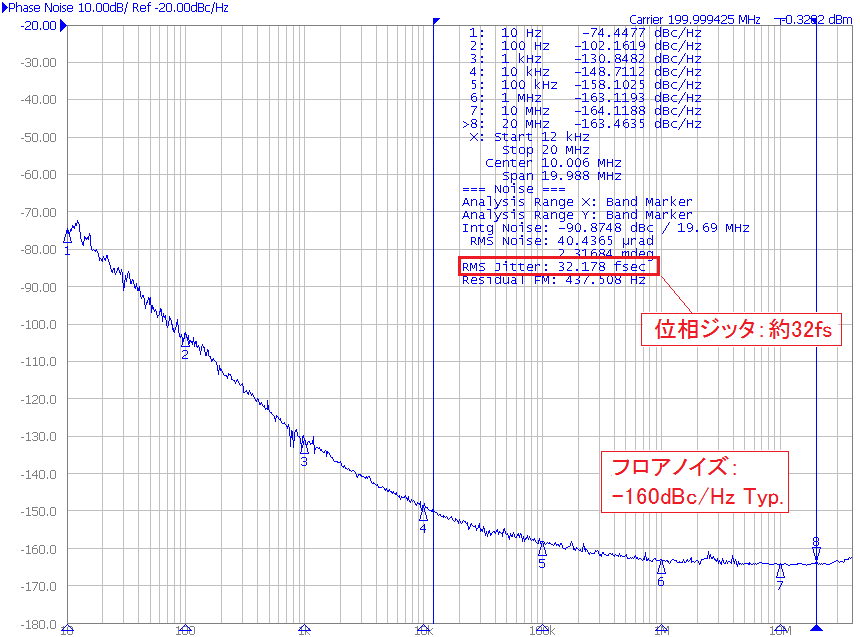

※ 位相ジッタ：約32fs



・波形特性  （各サンプルでの特性例／値は仕様値内での個体差があります）



CP214BB-60.000MHz　( +3.3Vdd/LV-PECL ) CP224BC-125.000MHz　( +3.3Vdd/LV-PECL )

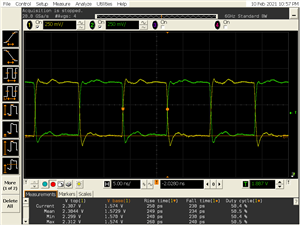

低ジッタ LV-PECLクロック　波形特性

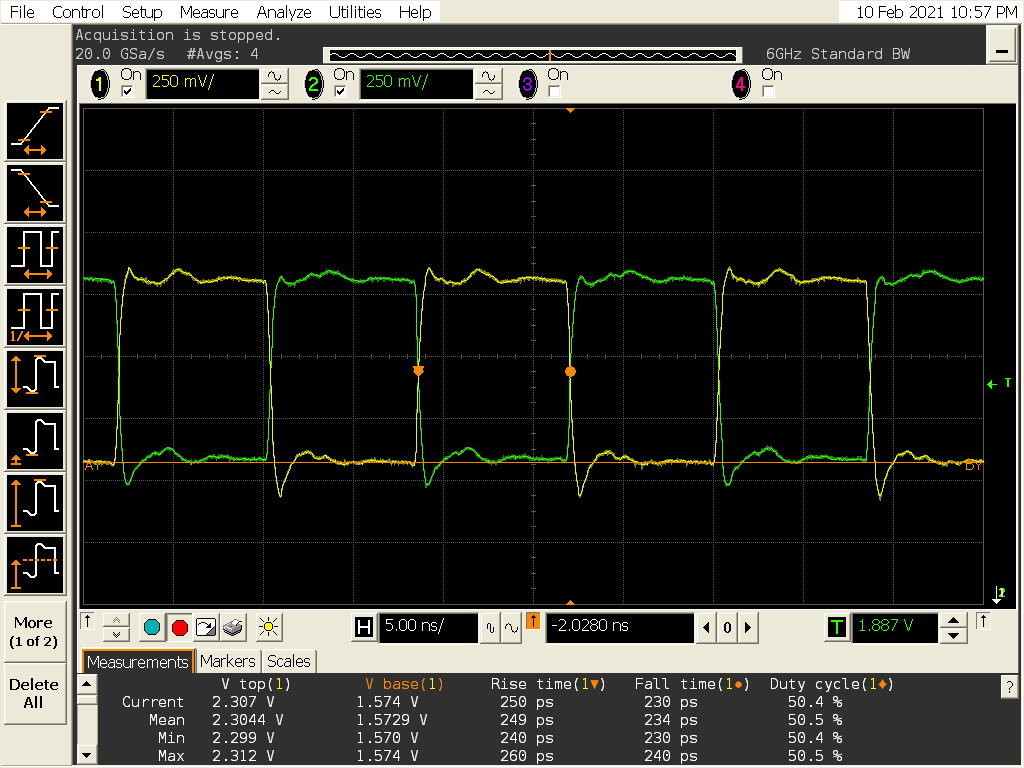

・ Tr = 250ps Typ.　
・ Tf = 235ps Typ.
・ Duty = 50.5%

低ジッタ LV-PECLクロック　波形特性
・ Tr = 230ps Typ.　
・ Tf = 260ps Typ.
・ Duty = 49.7%
CP224BC-125.000MHz　(+3.3Vdd/LV-PECL) CP224BC-150.000MHz　(+3.3Vdd/LV-PECL)

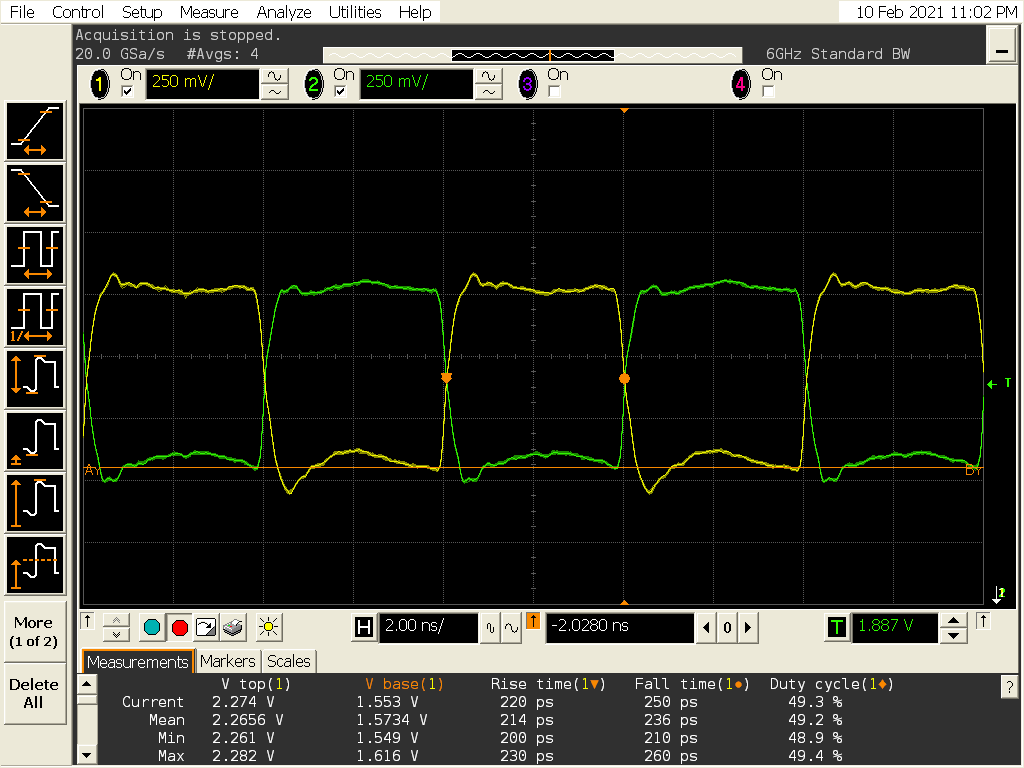

低ジッタ LV-PECLクロック　波形特性
・Tr = 215ps Typ.　
・ Tf = 235ps Typ.
・ Duty = 49.2%

低ジッタ LV-PECLクロック　波形特性
・ Tr = 210ps Typ.　
・ Tf = 230ps Typ.
・ Duty =49.3%
CP22VCB-200.000MHz　( +2.5Vdd/LV-PECL )

低ジッタ LV-PECLクロック　波形特性
・ Tr = 230ps Typ.　
・ Tf = 270ps Typ.
・ Duty = 48.5%



詳細は 弊社営業部まで お問合せ 下さい。
