OCXOの周波数調整幅は 『±2.5ppm以上』 または 『±4.0ppm以上』 の規格になっています。
『±2.5ppm以上』 の場合は 幅で |5ppm| 以上、『±4.0ppm以上』 の場合は同じく幅で |8ppm| 以上になります。

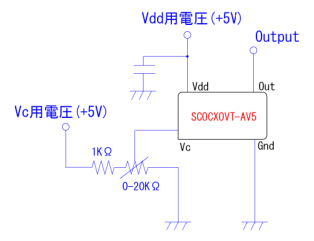

【 5回転のポテンショメータの場合 】
　・ 『±2.5ppm以上』 の場合は 1回転当り：1.0ppm以上
　・ 『±4.0ppm以上』 の場合は 1回転当り：1.6ppm以上
【 10回転のポテンショメータの場合 】
　・ 『±2.5ppm以上』 の場合は 1回転当り：0.5ppm以上
　・ 『±4.0ppm以上』 の場合は 1回転当り：0.8ppm以上
となります。調整のし易さを考慮すると、10回転以上のものをお勧めします。

OCXOの設置方法については以下の重要なポイントがありますのでご参考にされて下さい。

◆ ファンなどの風の影響を受けない場所に設置すること。
　風が当たる位置では周波数が不安定になりやすくなります。
　( SMDタイプのOCXOではドラフトカバーオプション をご用意しています )

◆ある程度熱のこもる環境の方が安定度の観点からは望ましいのですが、OCXO自体が熱発する部品のため他の熱発する部品とは基板上で距離を置いて配置して下さい。マイクロクリスタルのDIL-14タイプOCXO単体で通電した場合のOCXOの表面温度はおよそ『40〜45℃前後』 になります。

◆ 取り付けの向きは問いませんが一旦取り付けた後は方向を変えると重力の影響で周波数がわずかに変動します（ G-sensitivity。1*E-9レベルの値です）。

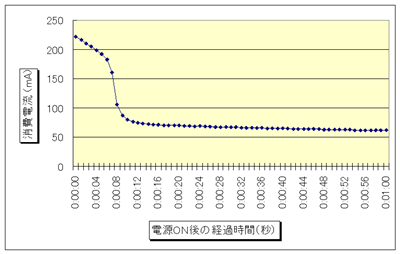

◆以下に、実際に 『SCOCXOVT-AV5-10MHz』 での起動時の周波数変動を測定したデータの例を示します。

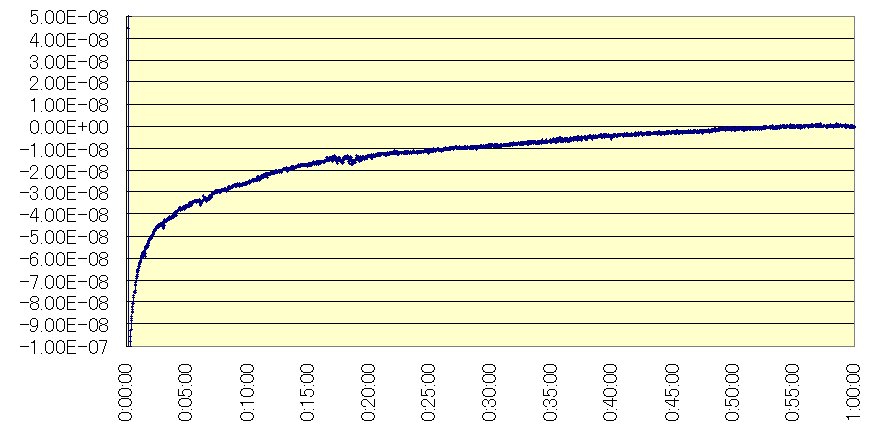

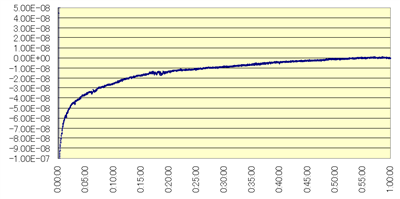

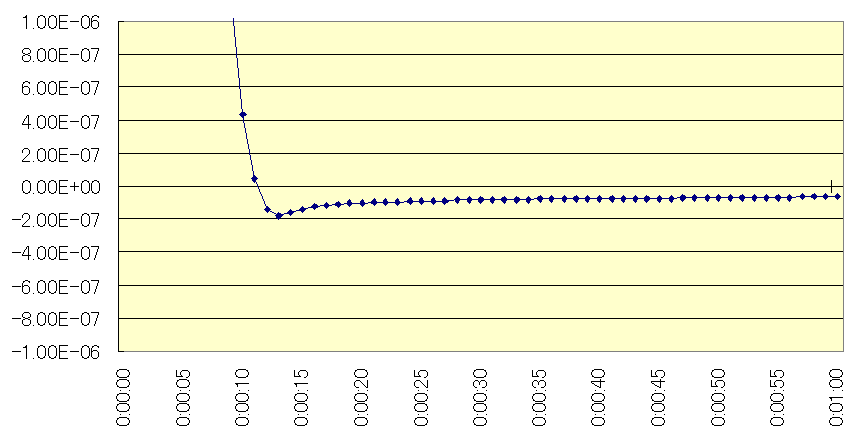

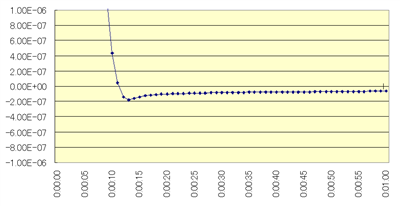

< 起動〜60秒 までの実測例 > 周波数軸／1目盛り：1*E-7	< 起動〜1時間までの実測例 >　 周波数軸／1目盛り：1*E-8

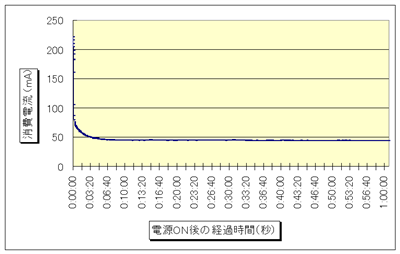

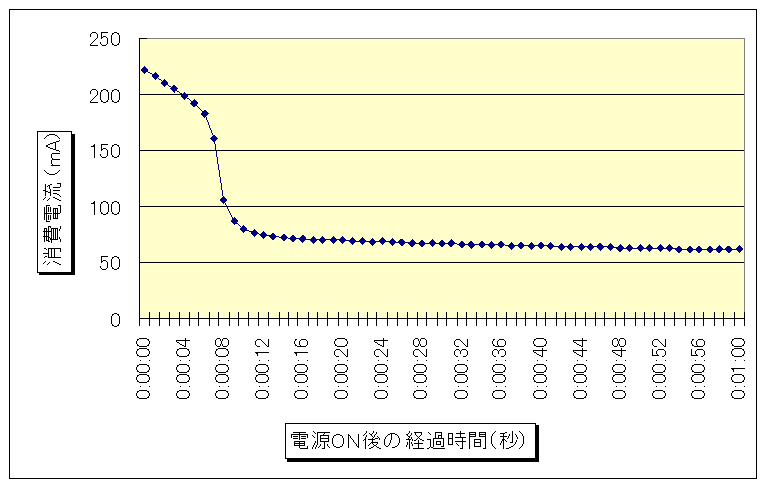

OCXOは電源を入れてから安定状態に入るまでの時間があります。
時間が経てば経つほど �僥/t が小さくなり周波数が安定します。

長いスパンで見た場合には電源投入後から30日経過までとそれ以降で挙動は変わってきます。この挙動には個体差があり、比較的早く落ち着くものや長い時間がかかって落ち着くものもあります。この挙動には概ね再現性があり、一旦電源を落とし数日経過後に再度電源を投入すると高い確率で各個体ごとの前回と同じような挙動が現れます。

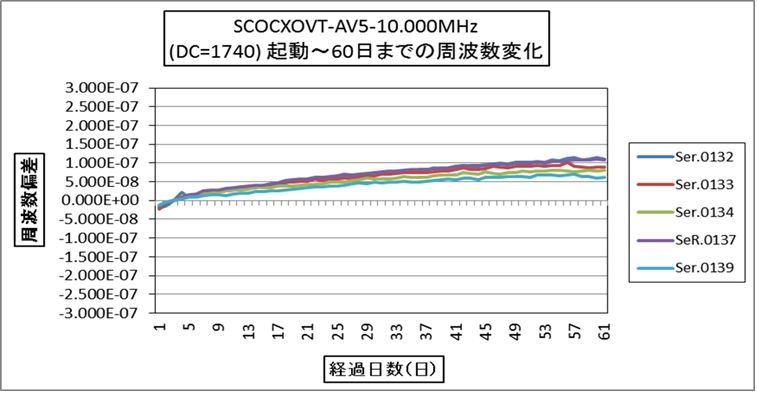

以下に実際に一年間の周波数変動を測定したデータを示します。

この測定を行ったサンプルでは電源投入後から15日目あたりまでの変動が大きく その後15日〜30日でやや動いた後に極めて安定した状態となりそれ以降は変動が小さくなります（ただし経年変化はゼロになる訳ではありません）。
この電源を投入してから 〜15日, 〜30日までの挙動は一旦電源を落とすと再度同じような挙動となります（瞬断などの場合は除く）。
OCXOの上手な使い方として 『一旦電源を投入した後は電源を落とさない 』ことが安定した周波数につながります。

水晶発振器は繰り返し温度特性の測定を行うとわずかにヒステリシスが生じます。このヒステリシスは発振器の設計や種類によって異なりますが、OCXOの場合は恒温槽にて発振回路部分の温度はほぼ一定に保っていて内部の温度変化は少なく抑えられているため、内部の振動子の温度が周囲温度と同様に変化する温度補償型の発振器(TCXO)などに比べてヒステリシスが非常に優れています。

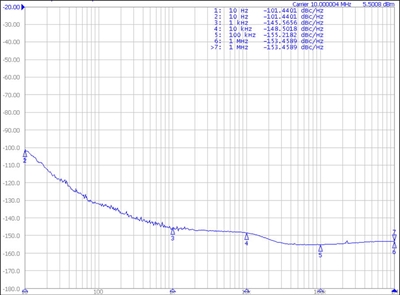

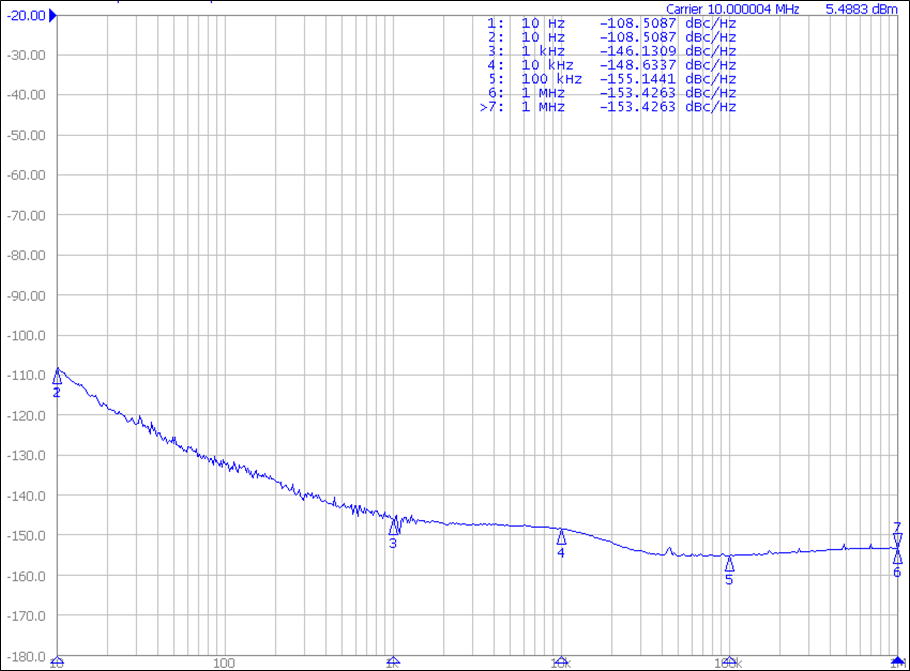

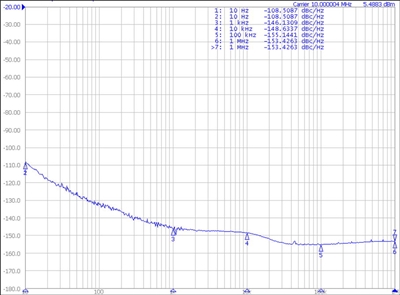

OCXO内部にレギュレーター回路などの電源回路は内蔵していますが、それでも位相ノイズは外部電源のノイズ特性の影響を受けます。左は低ノイズのリニア電源を使用した場合のデータです。右はややノイズの多めのスイッチング電源を使用した場合のデータです。使用したOCXOは同じサンプルです。この比較では10Hzオフセットの部分で 7dB近い差分が見られます。近傍は測定時の振動などでお影響を受ける可能性があるため繰り返し測定で確認しています。
