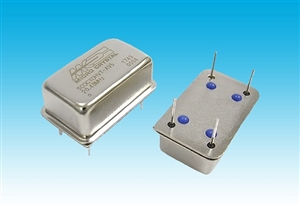

小型DIL-14サイズで正弦波出力、低位相ノイズのSCOCXOHS シリーズ
シンセサイザのリファレンスに最適
・シリーズ： SCOCXOHSV 及び SCOCXOHSW
・パッケージ：小型DIL-14サイズ
・電源電圧： +5.0V 及び +3.3V
・出力： 正弦波出力
・周波数温度特性：
±0.025〜±0.05ppm (0〜+60℃）
±0.05〜±0.10ppm (-20〜+70℃）
±0.10〜±0.15ppm (-40〜+85℃）
小型DIL-14パッケージで位相ノイズ特性に優れたOCXOです。
-110dBc/Hz Typ. ＠10Hz ｵﾌｾｯﾄ
-140dBc/Hz Typ. ＠100Hz ｵﾌｾｯﾄ
-155dBc/Hz Typ. ＠1kHz ｵﾌｾｯﾄ
-160dBc/Hz Typ. ＠10kHz ｵﾌｾｯﾄ
-160dBc/Hz Typ. ＠100kHz ｵﾌｾｯﾄ
小型パッケージのため起動特性にも優れています。

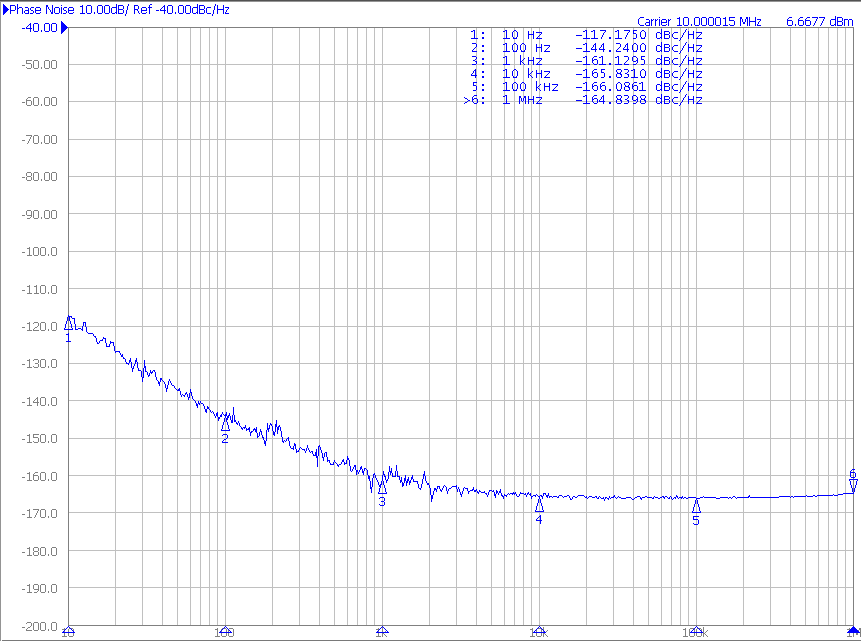

≪位相ノイズ特性例 ≫ ※画像クリックで拡大します。

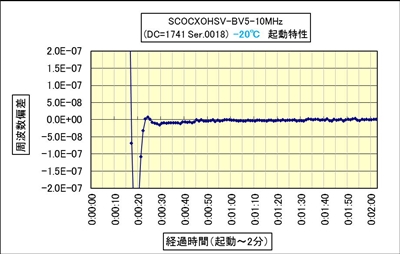

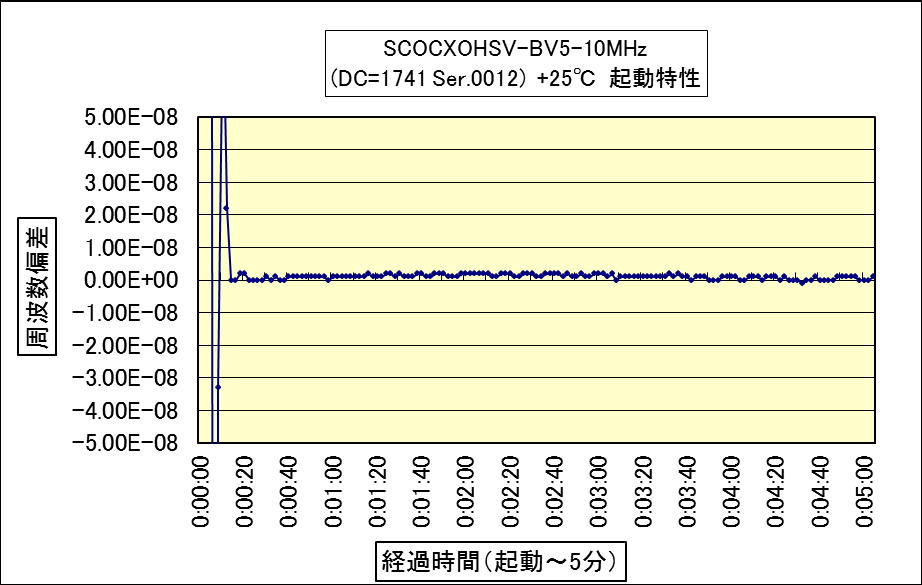

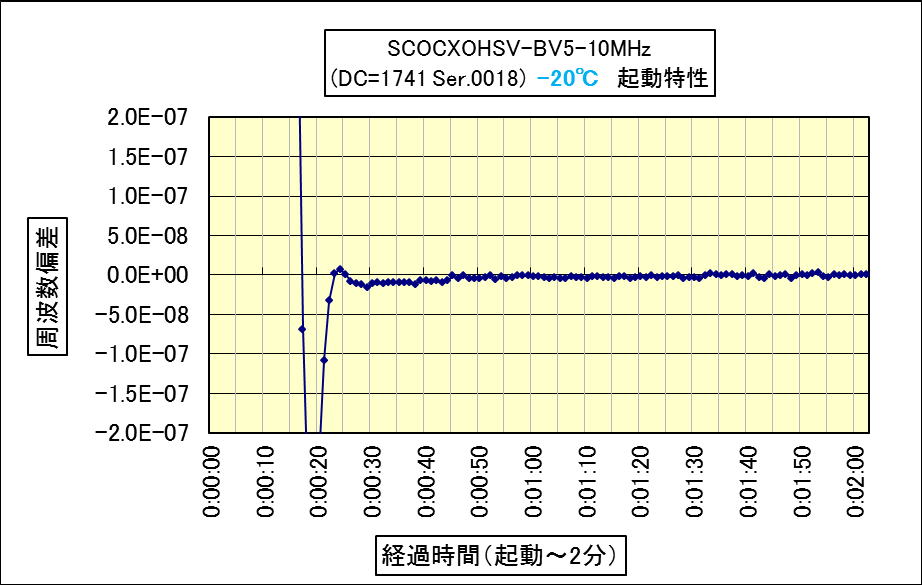

≪周波数起動特性例≫ ＠+25℃時（左）と＠-20℃時（右）

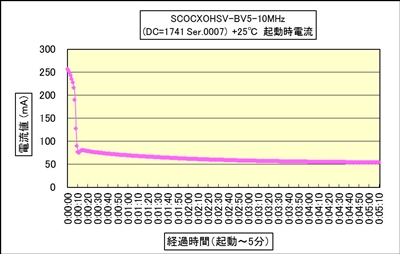

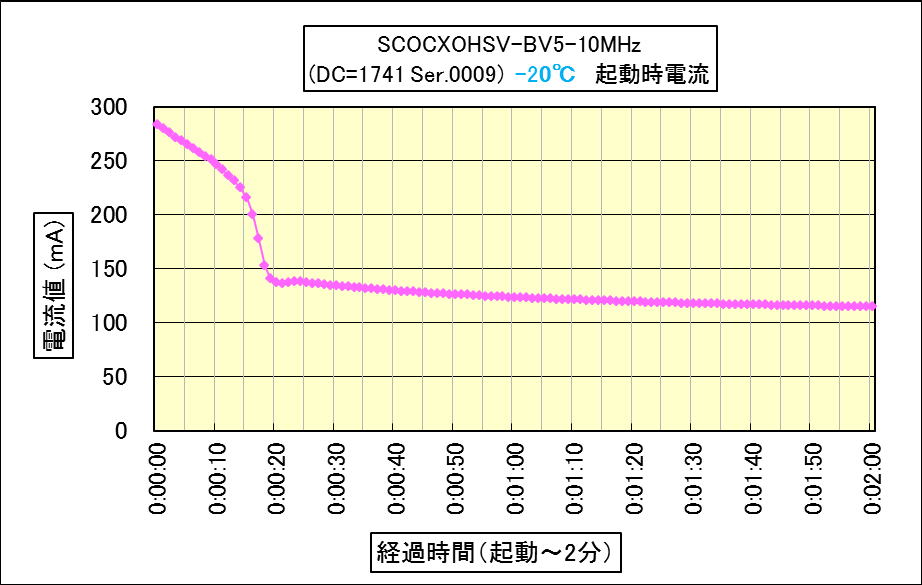

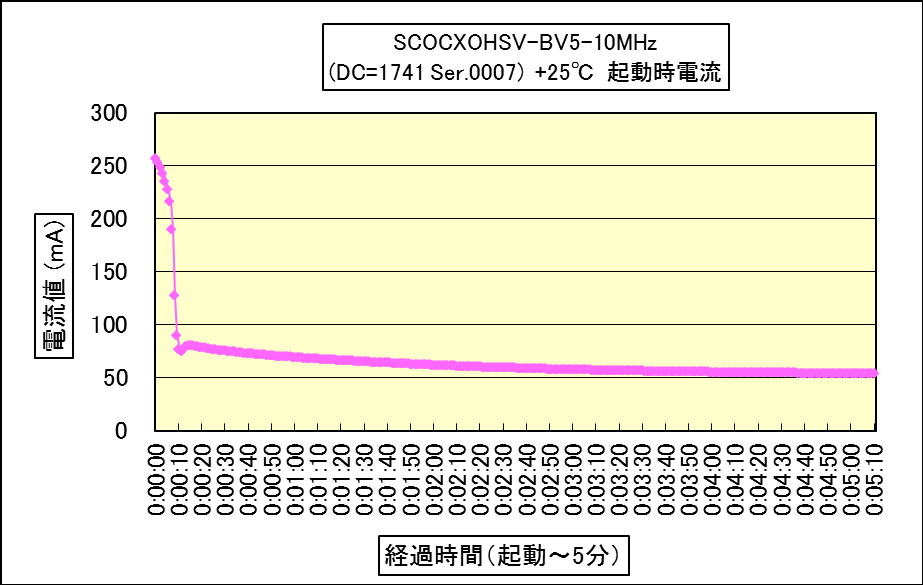

≪起動時消費電流特性例≫ ＠+25℃時（左）と＠-20℃時（右）

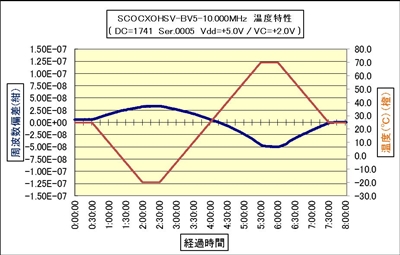

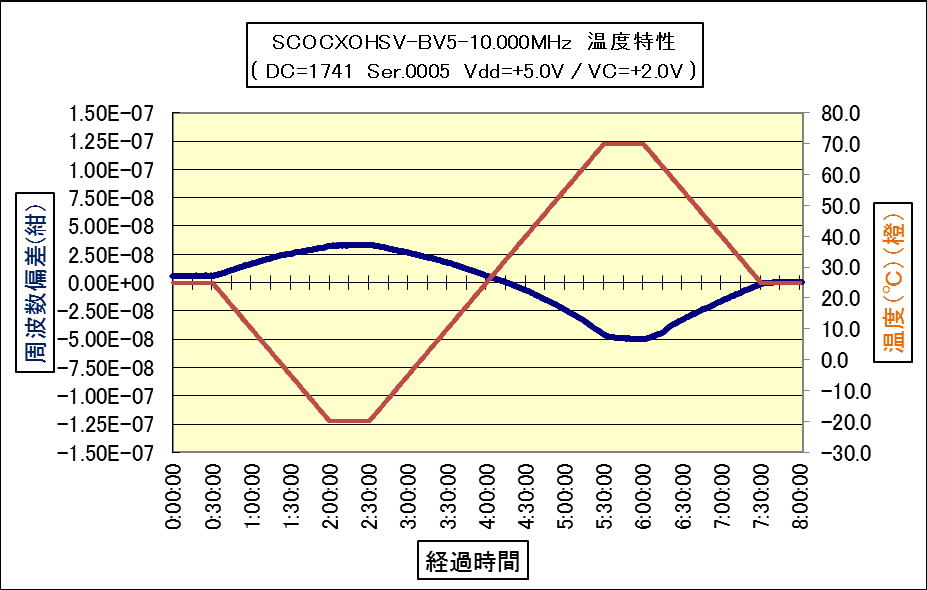

≪周波数温度特性例≫ ＠-20〜+70℃にて
