■ 製品情報

高精度/温度補償水晶発振器<E7346LF - 27.000MHz>
(2018年 3月 7日 )


 <7346LF> のデータシートはこちらから




放送機器のリファレンス用途に適した低ノイズ・低ジッタで高精度のTCXO(温度補償水晶発振器)です。
27.000MHzの矩形波出力です。

→ 性能特性評価データはこちらから

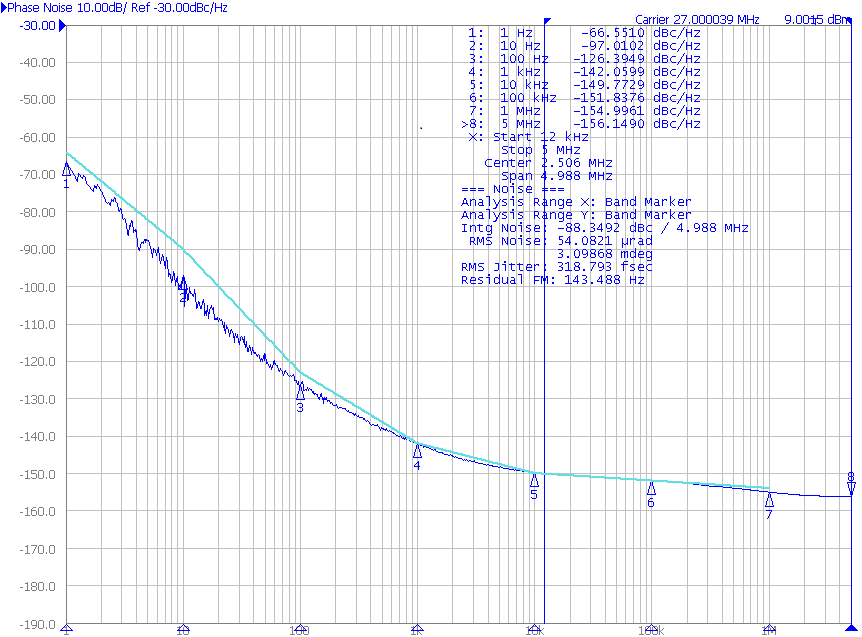

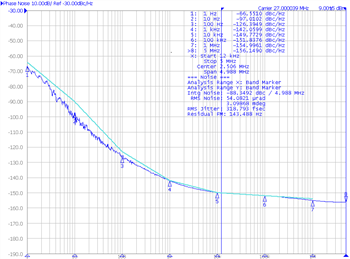

■ <E7346LF-27.000MHzの位相ノイズ特性>

   ・10Hzオフセット : -90dBc/Hz Typ.
   ・100Hzオフセット: -123dBc/Hz Typ.
   ・1kHzオフセット : -142dBc/Hz Typ.
   ・10kHzオフセット: -150dBc/Hz Typ.
   ・100kHzオフセット: -152dBc/Hz Typ.





■ <E7346LF-27.000MHz 周波数 対温度安定度 実測データ>




■ <E7346LF-27.000MHz 主な電気的仕様>

E7346LF-27.000MHz
パッケージサイズ 7.0×5.0×2.25mm
中心周波数 27.000000MHz
電源電圧 +3.3V ± 5 %
周波数 対温度安定度 ±2.0 ppm以内 (@-30〜+70℃)
周波数 対温度感度 ±0.2 ppm以内/℃ ( 温度傾斜:2℃/分以下にて)
周波数調整幅 ±5〜15ppm ( VC=+1.5V ±1.0V にて )
出力レベル 矩形波 (CMOSレベル)
波形立上り/立下り時間 8ns Max. ( 10%<->90% )
Duty 45〜55%
出力負荷 15pF Typ.
経年変化 ±1ppm以内(初年度)
±3ppm以内(10年間)
外形図
(寸法単位: mm )



製品についてのお問合せは弊社営業部までお願い致します。
( TEL:044-945-8028/FAX : 044-945-8486 / E-Mail : info@tamadevice.co.jp )
