■ 小型3225サイズで低ジッタ・低消費電流のLVDSクロック水晶発振器  (2016.08.08)
 <CL680シリーズ> のデータシートはこちらから

 ★ 100〜200fsの低ジッタ/10mA typ.の消費電流 /3.2x2.5mmサイズ

  これまでFPGAや通信機器、サーバー機器などに多く用いられていた FPGA向けクロックのLVDS出力シリーズの新シリーズとして
 3.2×2.5mmサイズの<CL680> シリーズをリリースしました。


 小型品ながら100〜200fsの低ジッタで、かつ10mA typ.の低消費電流を実現しています。

 100MHz/125MHz/148.351648MHz/148.500MHz/156.250MHzで既に生産を開始しております。
 その他の周波数は随時追加していく予定です。

・位相ノイズ及び位相ジッタ  ( 画像クリックで拡大します )

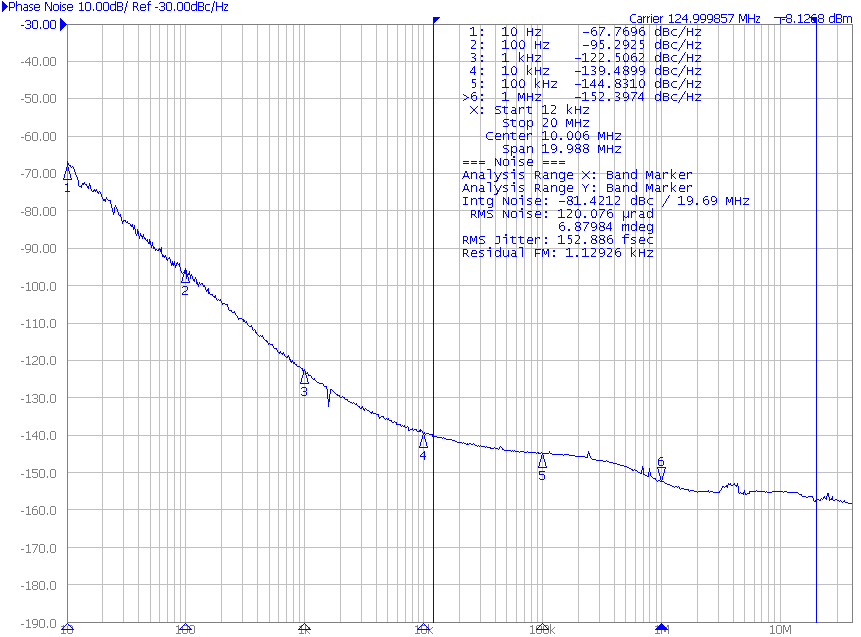

<CL68VBA-125.000MHz> ( +2.5Vdd/LVDS )
 ・位相ジッタ =
0.15ps Typ. (オフセット 12kHz〜20MHzにて)

・消費電流 : 9.0mA typ. (常温時)

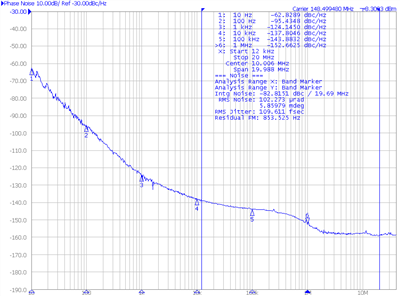

<CL68VBA-148.500MHz> ( +2.5Vdd/LVDS )
 ・位相ジッタ =
0.11ps Typ. (オフセット 12kHz〜20MHzにて)
・消費電流 : 9.5mA typ. (常温時)

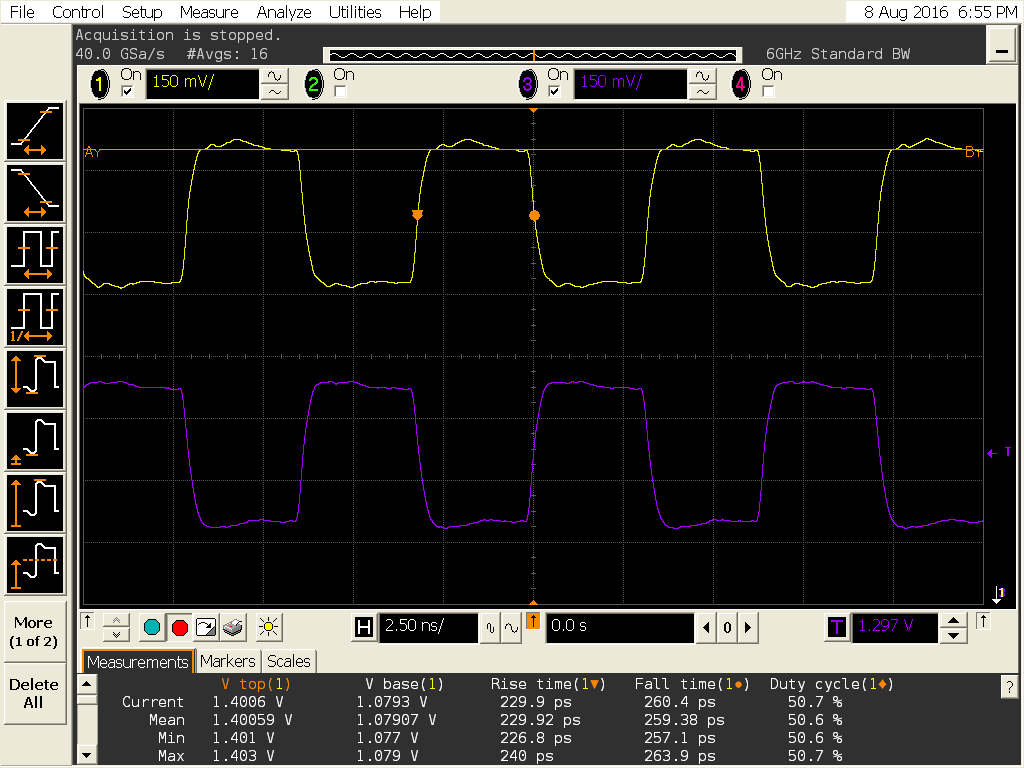

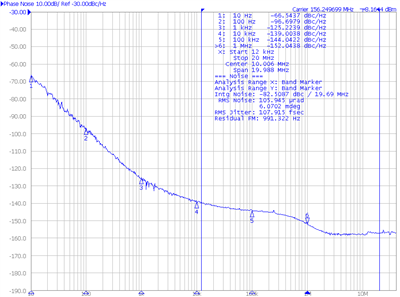

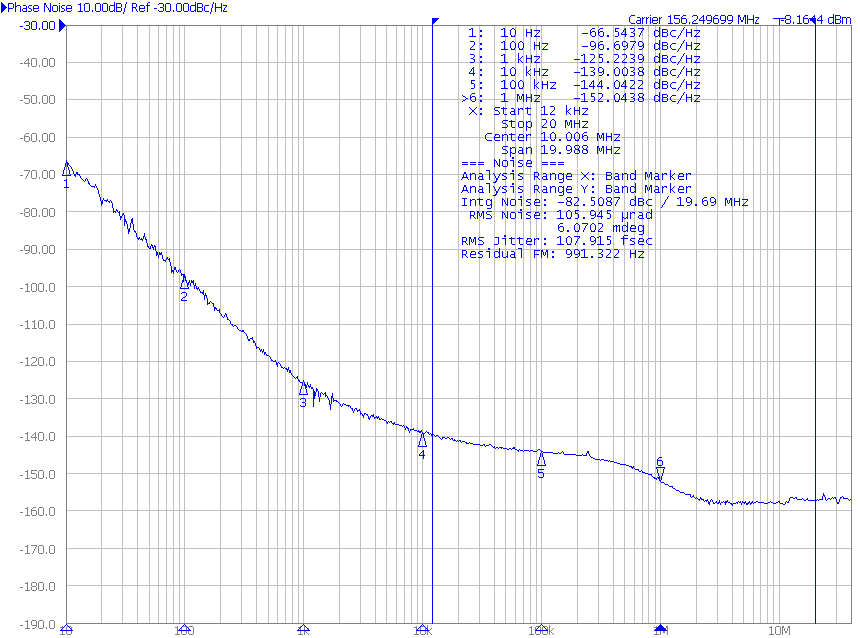

<CL68VBA-156.250MHz> ( +2.5Vdd/LVDS )
 ・位相ジッタ =
0.11ps Typ. (オフセット 12kHz〜20MHzにて)
・消費電流 : 10.0mA typ. (常温時)

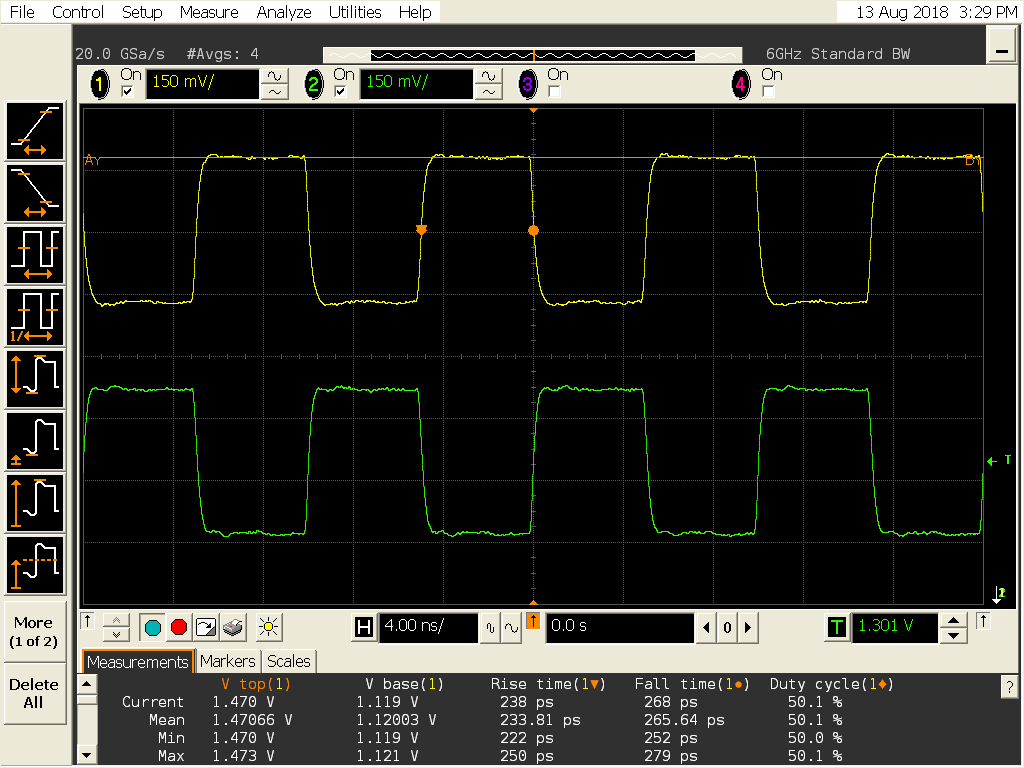

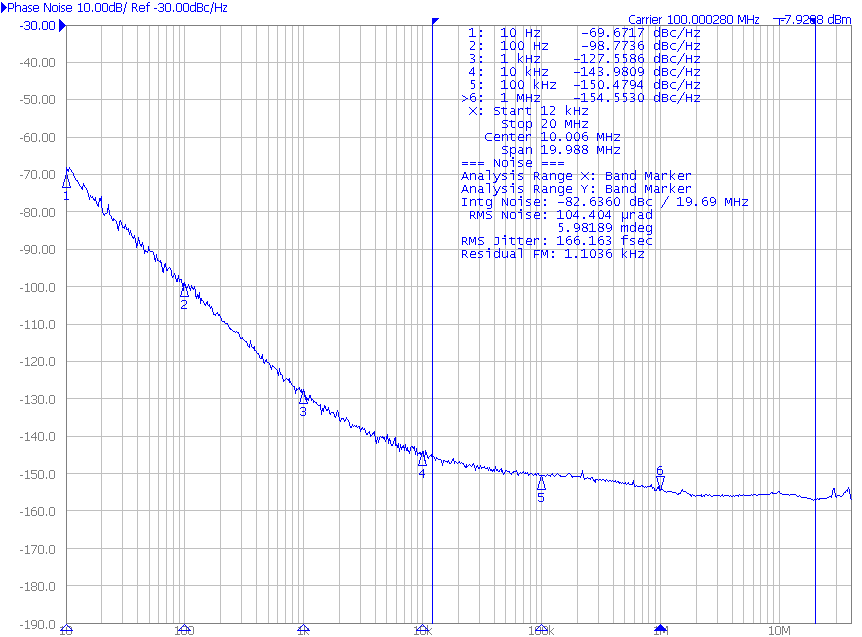

<CL68VBA-100.000MHz> ( +2.5Vdd/LVDS )
 ・位相ジッタ =
0.17ps Typ. (オフセット 12kHz〜20MHzにて)
・消費電流 : 8.5mA typ. (常温時)



<CL680シリーズの主な仕様 >
CL68xx シリーズ
パッケージサイズ 3.2×2.5×0.85mm
中心周波数 13.5MHz 〜 180MHz
電源電圧 +2.5V ± 5 %+3.3V ± 5 %
出力レベル LVDS
周波数安定度 A:±25ppm /B:±50ppm / C:±100ppm
動作温度範囲 C:- 10 to + 70℃ / A:-20〜+70℃ / B:-40〜+85℃ / S:0〜+70℃
保存温度範囲 - 50 〜+ 125℃
波形立上り/立下り時間 0.4 ns Max. ( 0.2ns Typ. )
Duty 45〜55%
出力レベル VOH : 1.43V Typ. ( 1.60V Max. ) / VOL : 1.10 Typ. ( 0.90 V Min. )
消費電流 10mA Typ. ./34.0mA Max.
位相ジッタ
( 12kHz〜20MHzオフセット)
0.14ps Typ.
(Fo=148.500MHzにて)
発振起動時間 10ms Max.
出力スタンバイ機能 有り ( #1pin )
 外形寸法・ピンアサイン
(単位:mm )



製品についてのお問合せは弊社営業部までお願い致します。
( TEL:044-945-8028/FAX : 044-945-8486 / E-Mail : info@tamadevice.co.jp )
